SURFACE REGULIERE (cycle 231)
CYCL DEF: Sélectionner le cycle 231 SURFACE REGULIERE
Point initial 1er axe: Q225
Point initial 2ème axe: Q226
Point initial 3ème axe: Q227
2ème 1er axe Q228
2ème 2ème axe Q229
2ème 3ème axe Q230
3ème 1er axe Q232
3ème 2ème axe Q232
3ème 3ème axe Q233
4ème 1er axe Q234
4ème 2ème axe Q235
4. point 3ème axe Q236
Nombre de coupes: Q240
Avance fraisage: Q207

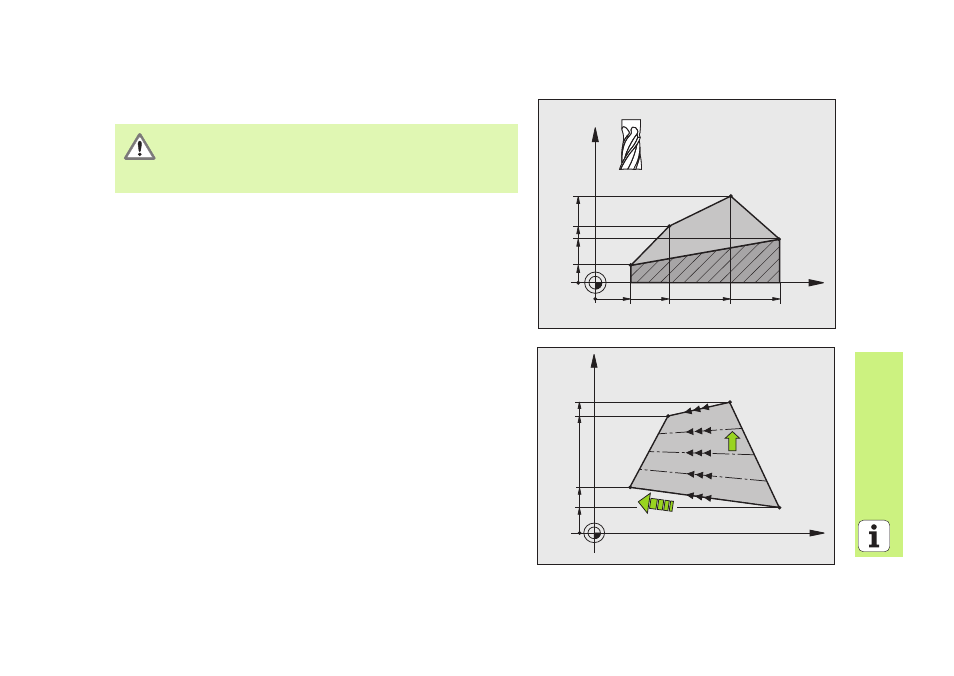

Partant de la position actuelle, la TNC positionne tout d'abord
l'outil dans le plan d'usinage, puis dans l'axe d'outil au point
initial (point 1). Pré-positionner l'outil de manière à éviter
toute collision avec la pièce ou les matériels de bridage!
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
