93
Cy
cles de conversion de
coordonn
ées

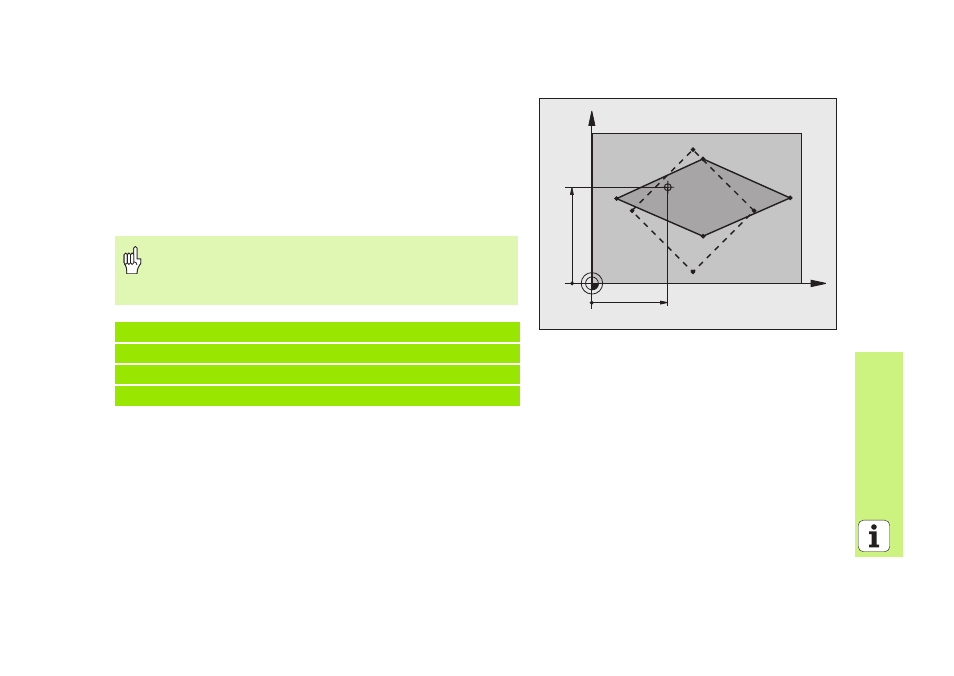

FACTEUR ECHELLE SPECIFIQUE. DE L'AXE (cycle 26)
CYCL DEF: Sélectionner le cycle 26 FACTEUR ECHELLE SPECIF. DE
L'AXE
Axe et facteur: Axes de coordonnées et facteurs d'étirement ou de
compression spécifique de l'axe
Coordonnées du centre: Centre de l'étirement ou de la compression
Annulation du FACTEUR ECHELLE SPECIFIQUE DE L'AXE: Redéfinir le
cycle en introduisant le facteur 1 pour les axes modifiés.
Les axes de coordonnées comportant des positions de
trajectoires circulaires ne doivent pas être étirés ou
comprimés à partir de facteur dont la valeur n'est pas la
même.
25 CALL LBL1
26 CYCL DEF 26.0 FACTEUR ECHELLE AXE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
15
X
Y
20
CC
