48
Cy
cles d'u
s
inag
e de trous
et filets

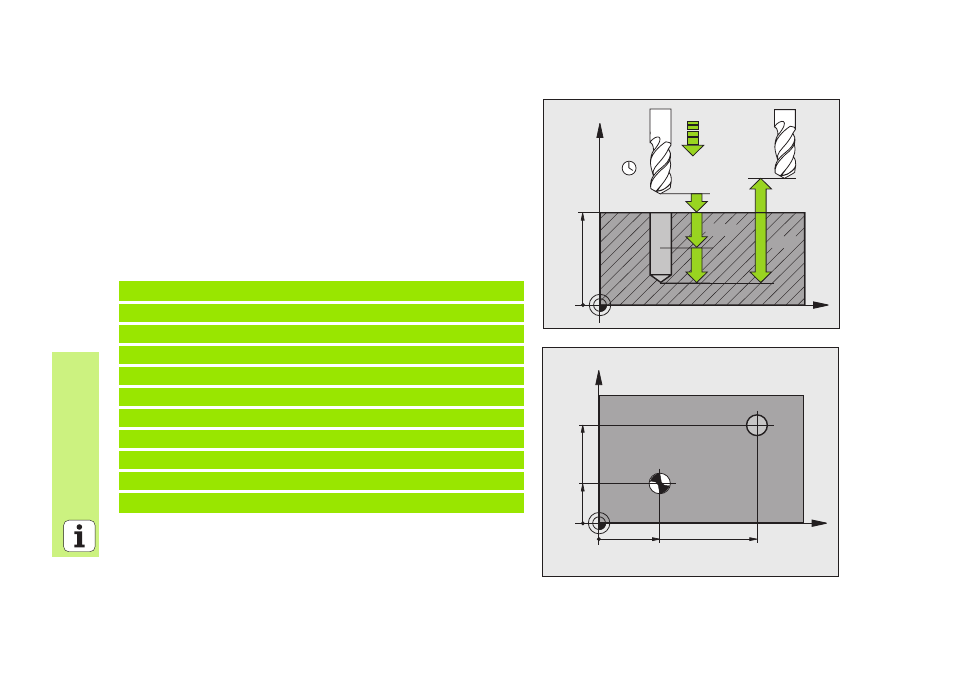

PERCAGE (cycle 200)
CYCL DEF: Sélectionner le cycle 200 PERCAGE
Distance d'approche: Q200
Profondeur: Distance entre surface de la pièce et fond du trou: Q201
Avance plongée en profondeur: Q206
Profondeur de passe: Q202
Temporisation en haut: Q210
Coordonnée surface pièce: Q203
Saut de bride: Q204
Temporisation au fond: Q211
11 CYCL DEF 200 PERÇAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=250
;AVANCE PLONGÉE PROF.
Q202=5
;PROFONDEUR DE PASSE
Q210=0
;TEMPO. EN HAUT
Q203=+20
;COORD. SURFACE PIÈCE
Q204=100
;SAUT DE BRIDE
Q211=0,1
;TEMPO. AU FOND
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
