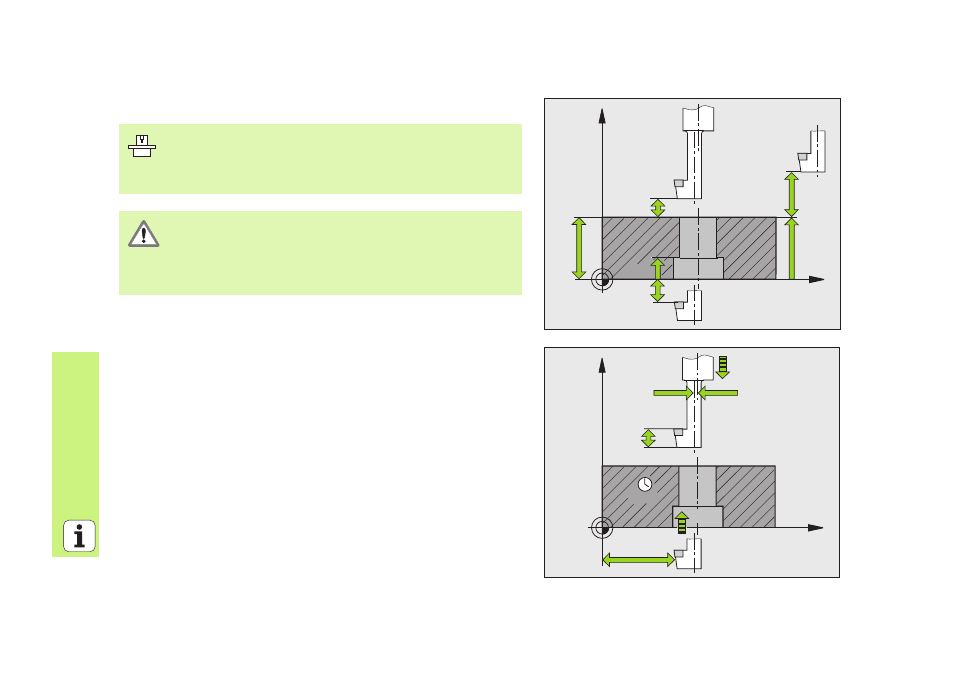

CONTRE PERCAGE (cycle 204)
CYCL DEF: Sélectionner le cycle 204 CONTRE-PERCAGE
Distance d'approche: Q200
Profondeur de plongée: Q249
Epaisseur matériau: Q250
Cote excentrique: Q251
Hauteur de la dent: Q252
Avance de pré-positionnement: Q253
Avance plongée: Q254
Temporisation à la base de contre-perçage: Q255
Coordonnée surface pièce: Q203
Saut de bride: Q204
Sens de dégagement (0/1/2/3/4): Q214
Angle pour orientation broche: Q336
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'utilisation du cycle
CONTRE-PERCAGE!
L'usinage est exécuté avec l'asservissement de la broche!
Danger de collision! Sélectionner le sens de dégagement
de l'outil de manière à ce que l'outil s'éloigne du fond du
trou!
N'utiliser ce cycle qu'avec des outils pour usinage en
tirant!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
