21
Ap
pro
c
he et sortie des contours

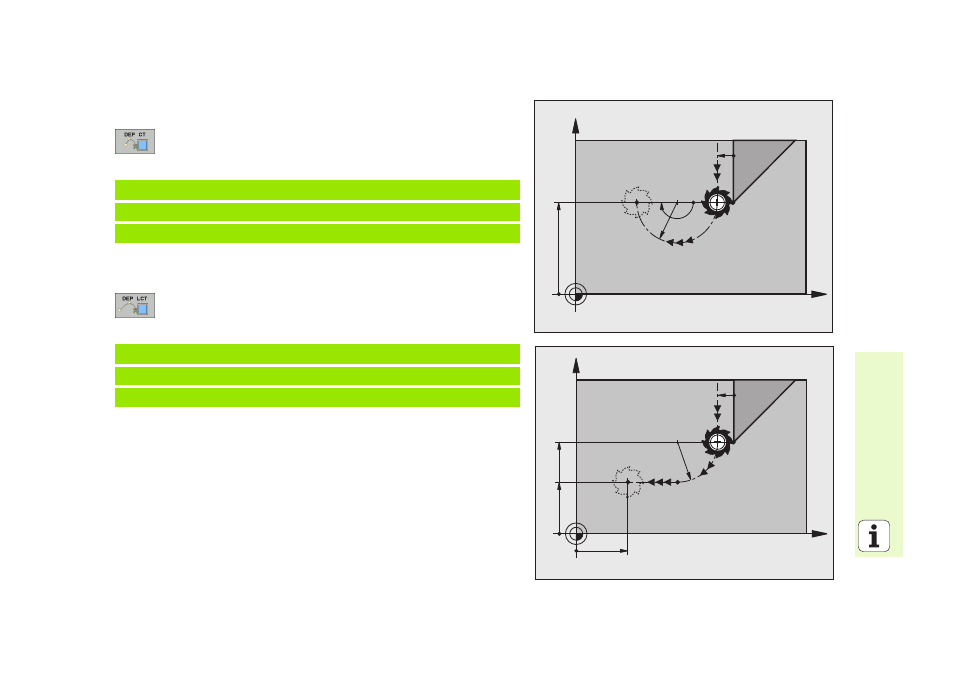

Sortie du contour par une trajectoire circulaire avec raccordement
tangentiel: DEP CT
Rayon R
Introduire R > 0
Angle au centre CCA
Sortie par une trajectoire circulaire avec raccordement tangentiel au
contour et segment de droite: DEP LCT
Coordonnées du point final P
N
Rayon R
Introduire R > 0
23 L Y+20 RR F100
24 DEP CT CCA 180 R+8 F100
25 L Z+100 FMAX M2
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R+8 F100
25 L Z+100 FMAX M2
X
Y
20
P
N
R0
P
E
RR
R8 180°
RR
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
