Programmation fle
x
ible d
e
contours FK

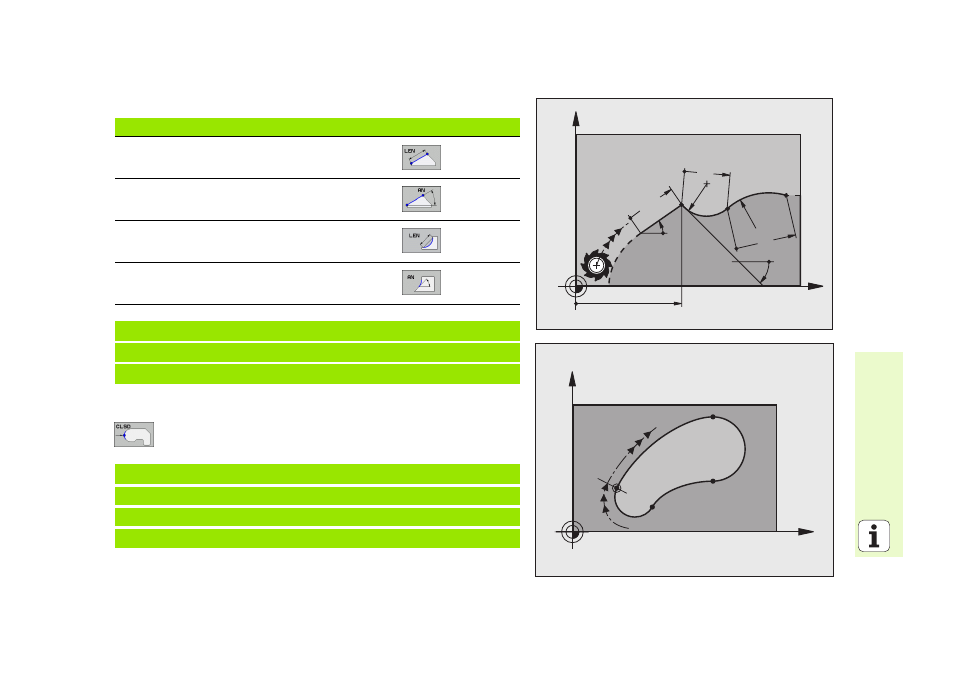

Sens et longueur de l'élément de contour
Désignation d'un contour fermé
Données connues
Softkeys
Longueur de la droite
Angle de montée de la droite
Longueur de corde LEN du segment de l'arc
de cercle
Angle de montée AN de la tangente d'entrée
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 A-45
29 FCT DR- R15 LEN 15
Début du contour:
CLSD+
Fin du contour:
CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
25
35°
12.5
45°
15
R6
10
R1
5
X
Y
CLSD+
CLSD
