61
Cy
cles d'u
s
inag
e de trous
et filets

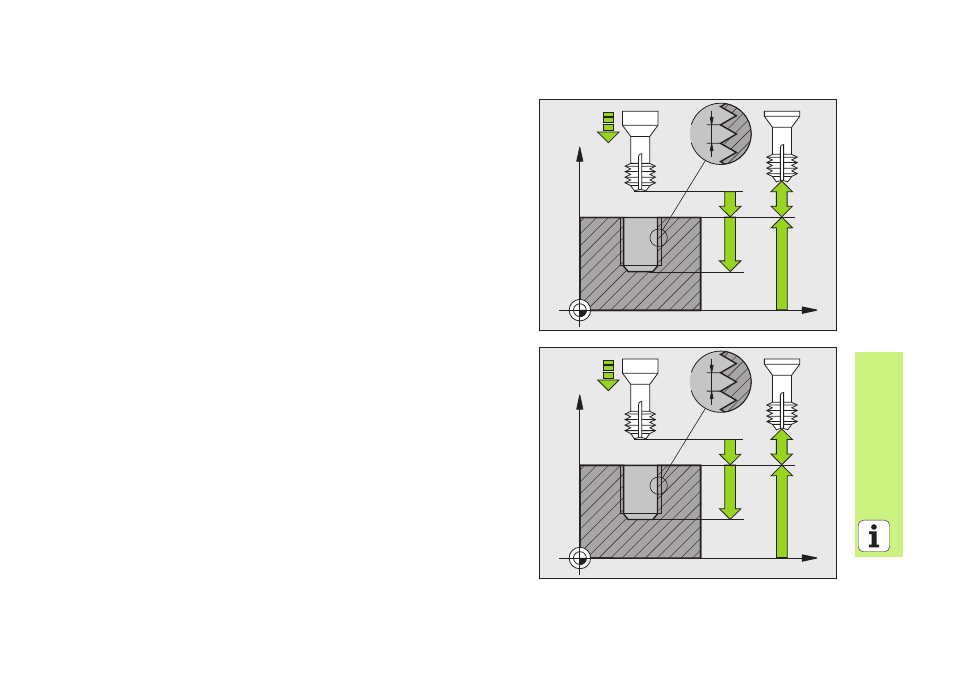

FILETAGE HELICOIDAL AVEC PERCAGE (cycle 265)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 265 FILETAGE HELICOIDAL AVEC
PERCAGE
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
Avance de pré-positionnement: Q253
Profondeur pour chanfrein: Q358
Décalage jusqu'au chanfrein: Q359
Procédure de plongée: Q360
Profondeur de passe: Q202
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Avance plongée: Q254
Avance fraisage: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
