28
Fonction
s de
contournage

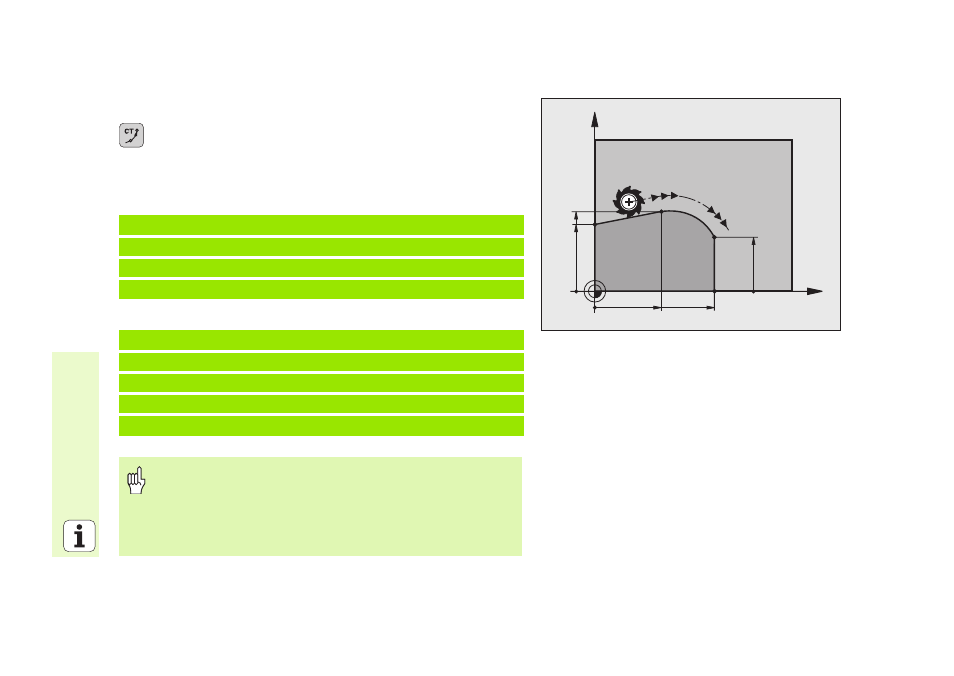

Trajectoire circulaire CT avec raccordement tangentiel
Coordonnées du point final de l'arc de cercle
Correction de rayon RR/RL/R0
Avance F
Fonction auxiliaire M
En coordonnées cartésiennes
En coordonnées polaires
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Définir le pôle CC avant de programmer les coordonnées
polaires!
Ne programmer le pôle CC qu'en coordonnées
cartésiennes!
Le pôle CC reste actif jusqu'à ce que vous programmiez un
nouveau pôle CC!
X
Y
25
45
25
30
20
