FINITION EN PROFONDEUR (cycle 23)

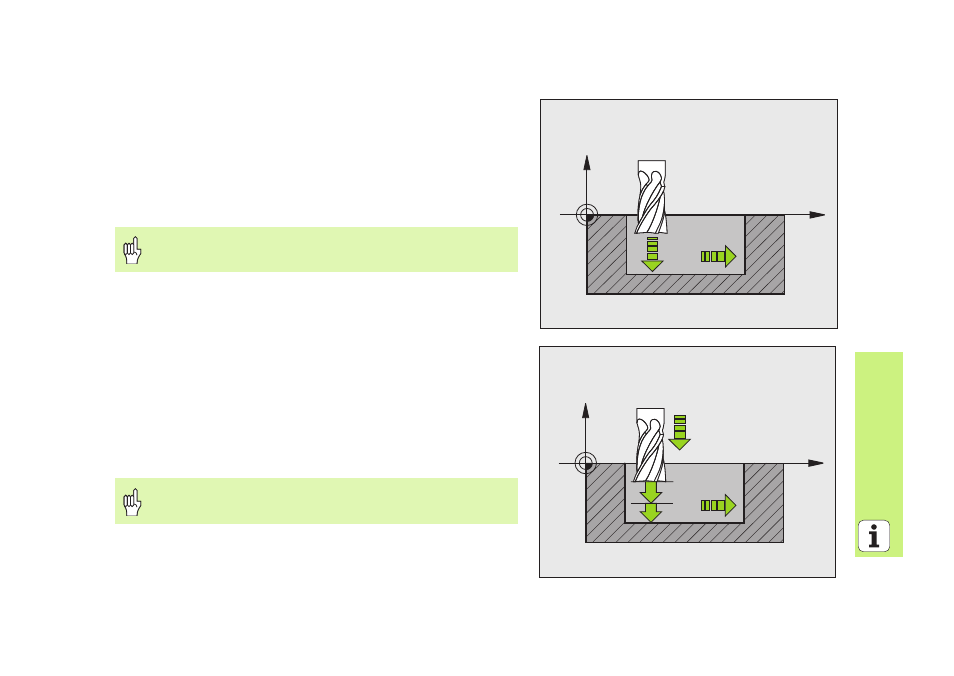

On effectue la finition du plan à usiner parallèlement au contour en tenant
compte de la surépaisseur de profondeur.
 CYCL DEF: Sélectionner le cycle 23 FINITION EN PROFONDEUR
 Avance plongée en profondeur: Q11
„ Avance d'évidement: Q12
 Avance de retrait: Q208
FINITION LATERALE (cycle 24)
Finition des différents éléments de contour.
 CYCL DEF: Sélectionner le cycle 24 FINITION LATERALE
 Sens de rotation: Q9. Sens horaire Q9 = -1, sens anti-horaire Q9 = +1
 Profondeur de passe: Q10
 Avance plongée en profondeur: Q11
 Avance d'évidement: Q12
 Surépaisseur de finition latérale: Q14: Surépaisseur pour plusieurs
opérations de finition
Appeler le cycle 22 EVIDEMENT avant le cycle 23!
X
Z
Q11
Q12
Appeler le cycle 22 EVIDEMENT avant le cycle 24!
X
Z
Q11
Q12
Q10
