54
Cy
cles d'u
s
inag
e de trous
et filets

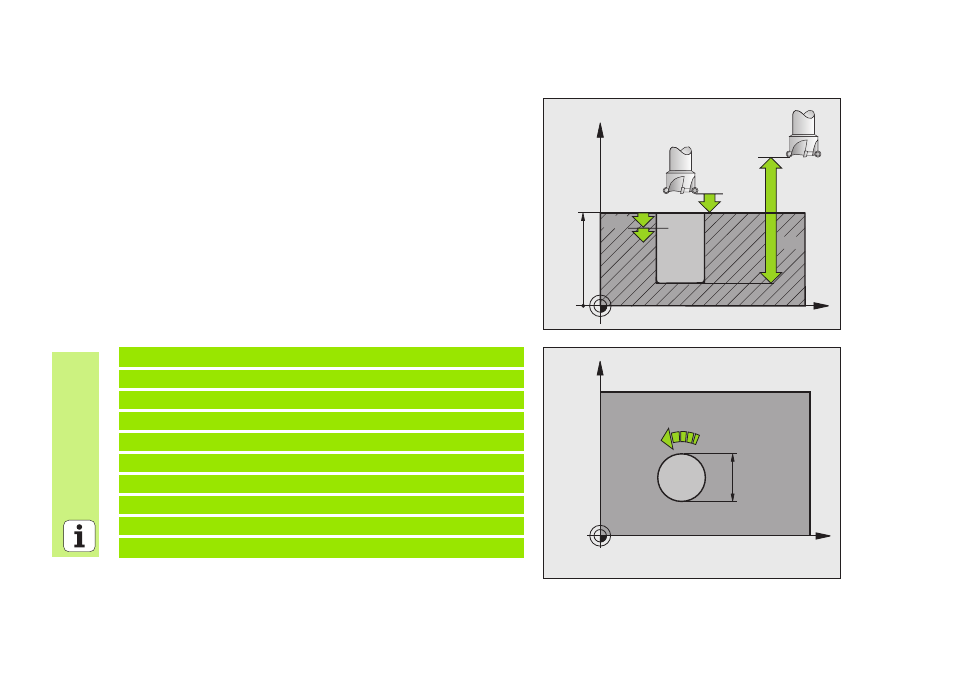

FRAISAGE DE TROUS (cycle 208)
 Prépositionnement au centre du trou avec R0
 CYCL DEF: Sélectionner le cycle 208 FRAISAGE DE TROUS
 Distance d'approche: Q200
 Profondeur: Distance entre surface de la pièce et fond du trou: Q201
 Avance plongée en profondeur: Q206
 Passe par rotation hélic. (pas de vis): Q334
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
 Diamètre nominal du trou: Q335
 Diamètre de pré-perçage: Q342
„ Mode de fraisage: Q351
En avalant: +1
En opposition: -1
12 CYCL DEF 208 FRAISAGE DE TROUS
Q200=2 ;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q334=1.5 ;PROFONDEUR DE PASSE
Q203=+100 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q335=25 ;DIAMÈTRE NOMINAL
Q342=0 ;DIAMÈTRE PRÉ-PERÇAGE
Q351=0 ;MODE FRAISAGE
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
