91
Cy
cles de conversion de
coordonn
ées

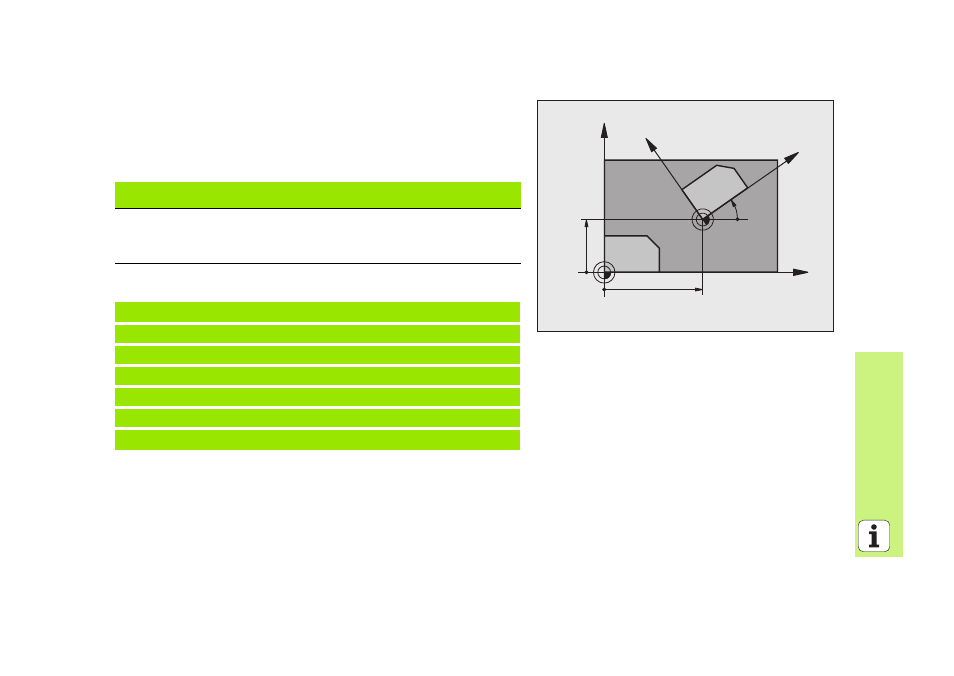

ROTATION (cycle 10)
 CYCL DEF: Sélectionner le cycle 10 ROTATION
 Introduire l'angle de rotation:
Plage d'introduction -360° à +360°
Axe de référence pour l’angle de rotation
Annuler la ROTATION: Redéfinir le cycle avec l'angle de rotation 0.
Plan d'usinage Axe de référence et sens 0°
X/Y
Y/Z
Z/X X
Y
Z
12 CALL LBL1
13 CYCL DEF 7.0 POINT ZERO
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ROTATION
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
X
Y
60
40
35°
X
Y
