Programmation fle
x
ible d
e
contours FK

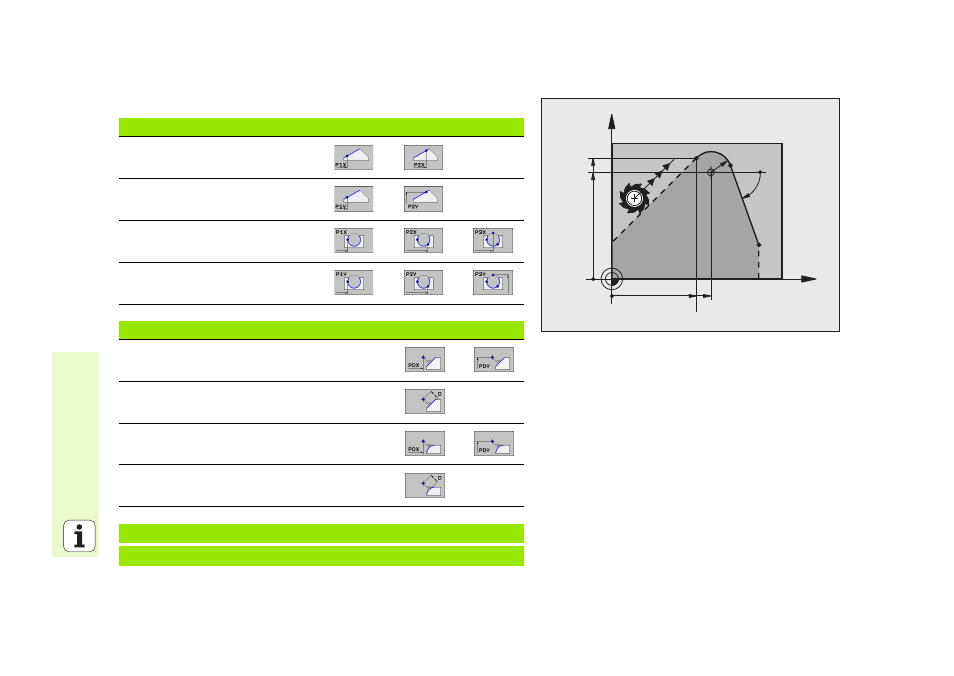

Points auxiliaires sur un contour ou proche d'un contour
Données connues Softkeys
Coordonnée X d'un point auxiliaire
P1 ou P2 d'une droite
Coordonnée Y d'un point auxiliaire
P1 ou P2 d'une droite
Coordonnée X d'un point auxiliaire
P1, P2 ou P3 d'une traj. circulaire
Coordonnée Y d'un point auxiliaire
P1, P2 ou P3 d'une traj. circulaire
Données connues Softkeys
Coordonnée X et Y d'un point auxiliaire
proche d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y du point auxiliaire proche
d'une trajectoire circulaire
Distance entre point auxiliaire et trajectoire
circulaire
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
