69
Poche
s, tenon
s et rainures

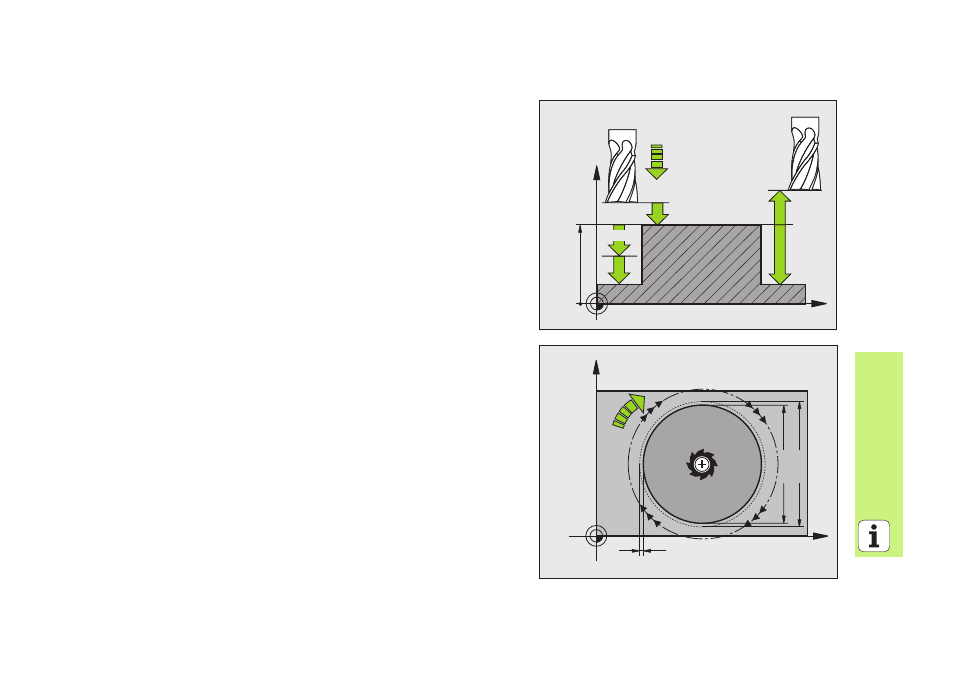

TENON CIRCULAIRE (cycle 257)
CYCL DEF: Sélectionner le cycle 257 TENON CIRCULAIRE
Diamètre pièce finie: Q223
Diamètre pièce brute: Q222
Surépaisseur de finition latérale Q368
Avance de fraisage: Q207
Mode de fraisage: Q351 En avalant: +1, en opposition: -1
Profondeur: Distance entre surface de la pièce et fond du tenon: Q201
Profondeur de passe: Q202
Avance plongée en profondeur: Q206
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Facteur de recouvrement: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q368
