70
Motifs de
points
Motifs de points
Vue d'ensemble

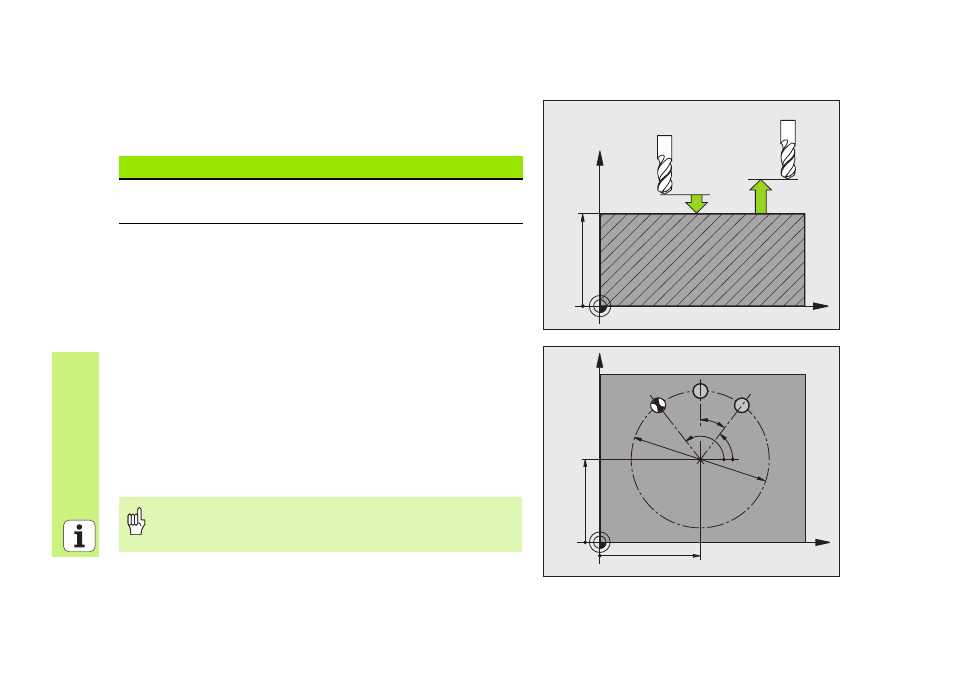

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
CYCL DEF: Sélectionner le cycle 220 MOTIFS DE POINTS SUR UN CERCLE
Centre 1er axe: Q216
Centre 2ème axe: Q217
Diamètre du cercle primitif: Q244
Angle initial: Q245
Angle final: Q246
Incrément angulaire: Q247
Nombre d'usinages: Q241
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Déplacement à la hauteur de sécurité: Q301
Type de déplacement: Q365
Cycles disponibles
Page
220
MOTIFS DE TROUS SUR UN CERCLE
221
MOTIFS DE TROUS EN GRILLE
Vous pouvez combiner les cycles suivants avec le cycle 220:
200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 240, 251,
252, 253, 254, 256, 257, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
