78
Cy
cles
S
L

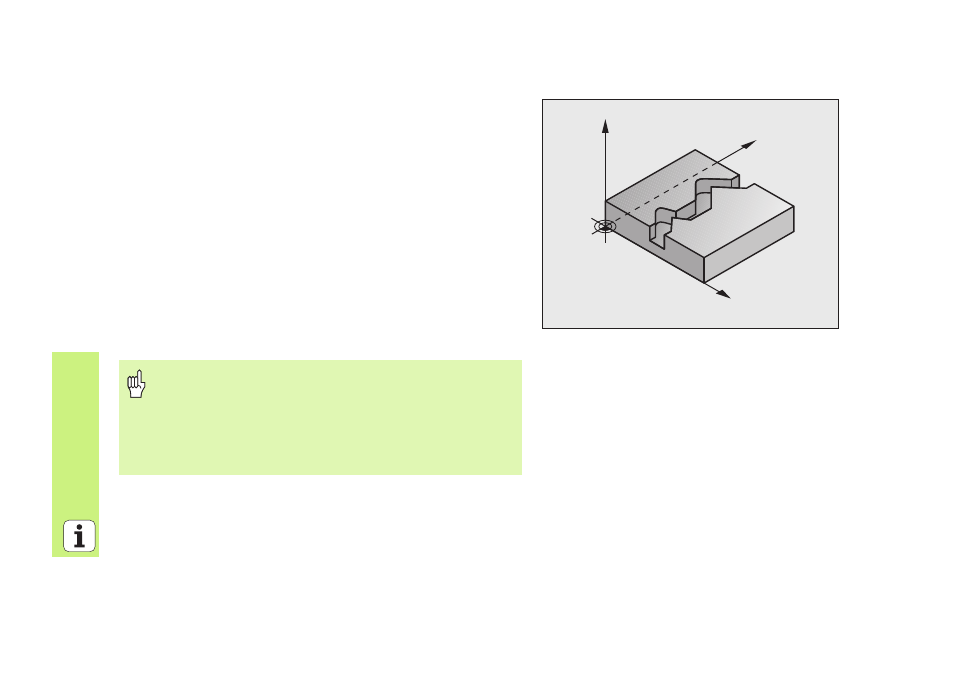

TRACE DE CONTOUR (cycle 25)
Ce cycle permet de définir les données de l'usinage d'un contour ouvert,
lui-même défini dans un sous-programme de contour.
CYCL DEF: Sélectionner le cycle 25 TRACE DE CONTOUR
Profondeur de fraisage: Q1
Surépaisseur de finition latérale: Q3. Surépaisseur de finition dans le
plan d'usinage
Coordonnée surface pièce: Q5. Coordonnée de la surface de la pièce
Hauteur de sécurité: Q7: Hauteur à laquelle ne peut se produire
aucune collision entre l'outil et la pièce
Profondeur de passe: Q10
Avance plongée en profondeur: Q11
Avance de fraisage: Q12
Mode de fraisage: Q15 Fraisage en avalant: Q15 = +1, fraisage en
opposition: Q15 = -1, pendulaire, avec plusieurs passes: Q15 = 0
Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
Le sous-programme peut contenir jusqu'à environ 2048
segments de droite!
Après l'appel du cycle, ne pas programmer de cotes
incrémentales, risque de collision.
Après l'appel du cycle, aborder une position absolue
définie.
Y
X
Z
