68
Poche
s, tenon
s et rainures

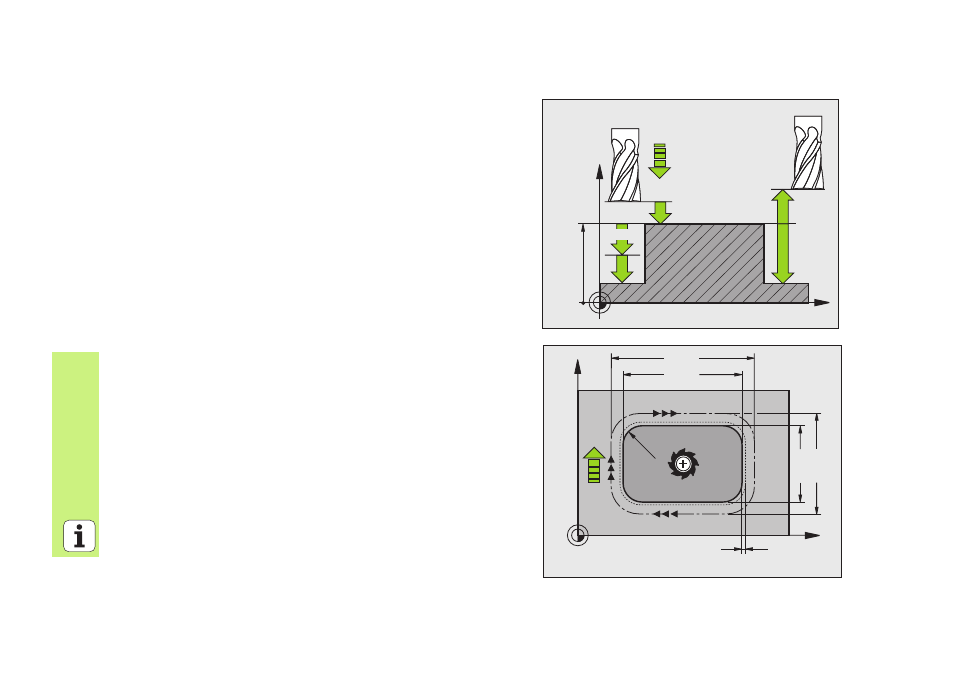

TENON RECTANGULAIRE (cycle 256)
CYCL DEF: Sélectionner le cycle 256 TENON RECTANGULAIRE
1er côté: Q218
Cote pièce brute côté 1: Q424
2ème côté: Q219
Cote pièce brute côté 2: Q425
Rayon d'angle: Q220
Surépaisseur de finition latérale Q368
Position angulaire: Q224
Position tenon: Q367
Avance de fraisage: Q207
Mode de fraisage: Q351 En avalant: +1, en opposition: -1
Profondeur: Distance entre surface de la pièce et fond du tenon: Q201
Profondeur de passe: Q202
Avance plongée en profondeur: Q206
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Facteur de recouvrement: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
