82
Cy
cles
S
L

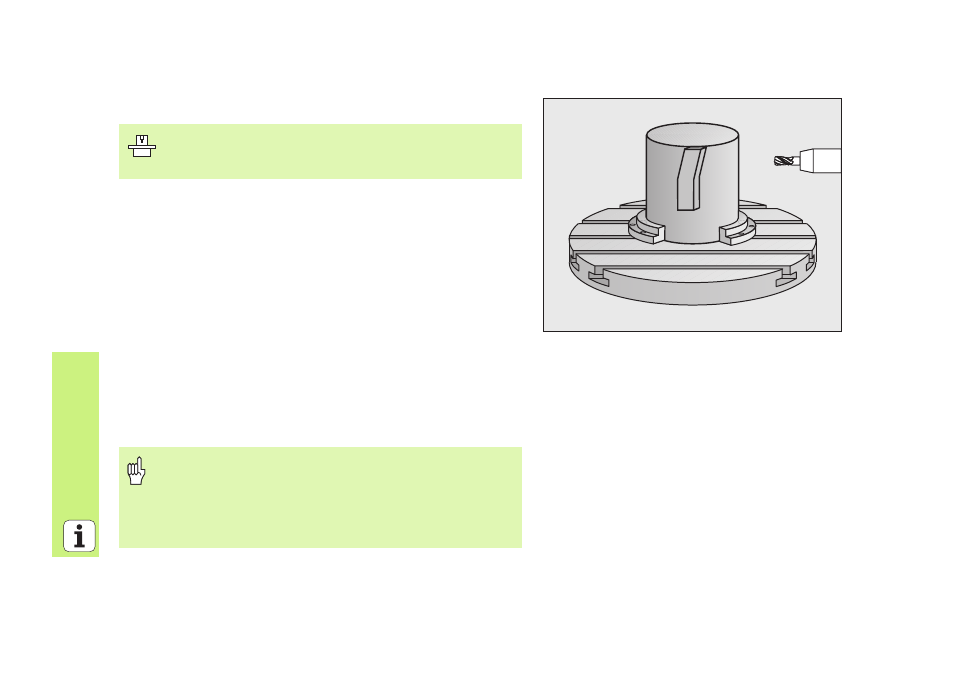

CORPS D'UN CYLINDRE (cycle 39, option de logiciel 1)
Avec le cycle 39 CORPS D'UN CYLINDRE CONTOUR EXTERNE, vous pouvez
transposer sur le corps d'un cylindre un contour ouvert préalablement
défini à plat sur le déroulé.
Définir le contour dans un sous-programme et avec le cycle 14 CONTOUR
CYCL DEF: Sélectionner le cycle 39 CORPS D'UN CYLINDRE, CONTOUR
EXTERNE
Profondeur de fraisage: Q1
Surépaisseur de finition latérale Q3
Distance d'approche: Q6 Distance entre l'outil et la surface de la
pièce
Profondeur de passe: Q10
Avance plongée en profondeur: Q11
Avance de fraisage: Q12
Rayon du cylindre: Q16. .
Unité de mesure: Q17. Degré = 0, mm/inch = 1
La machine et la TNC doivent avoir être préparées par le
constructeur de la machine pour l'utilisation du cycle
39 CORPS D'UN CYLINDRE, CONTOUR EXTERNE
!
Le bridage de la pièce doit être centré!
L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
Le sous-programme peut contenir jusqu'à environ 2048
segments de droite!
