Flowserve VTP Manuel d'utilisation
Page 61
MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04
Page 61 de 64
®

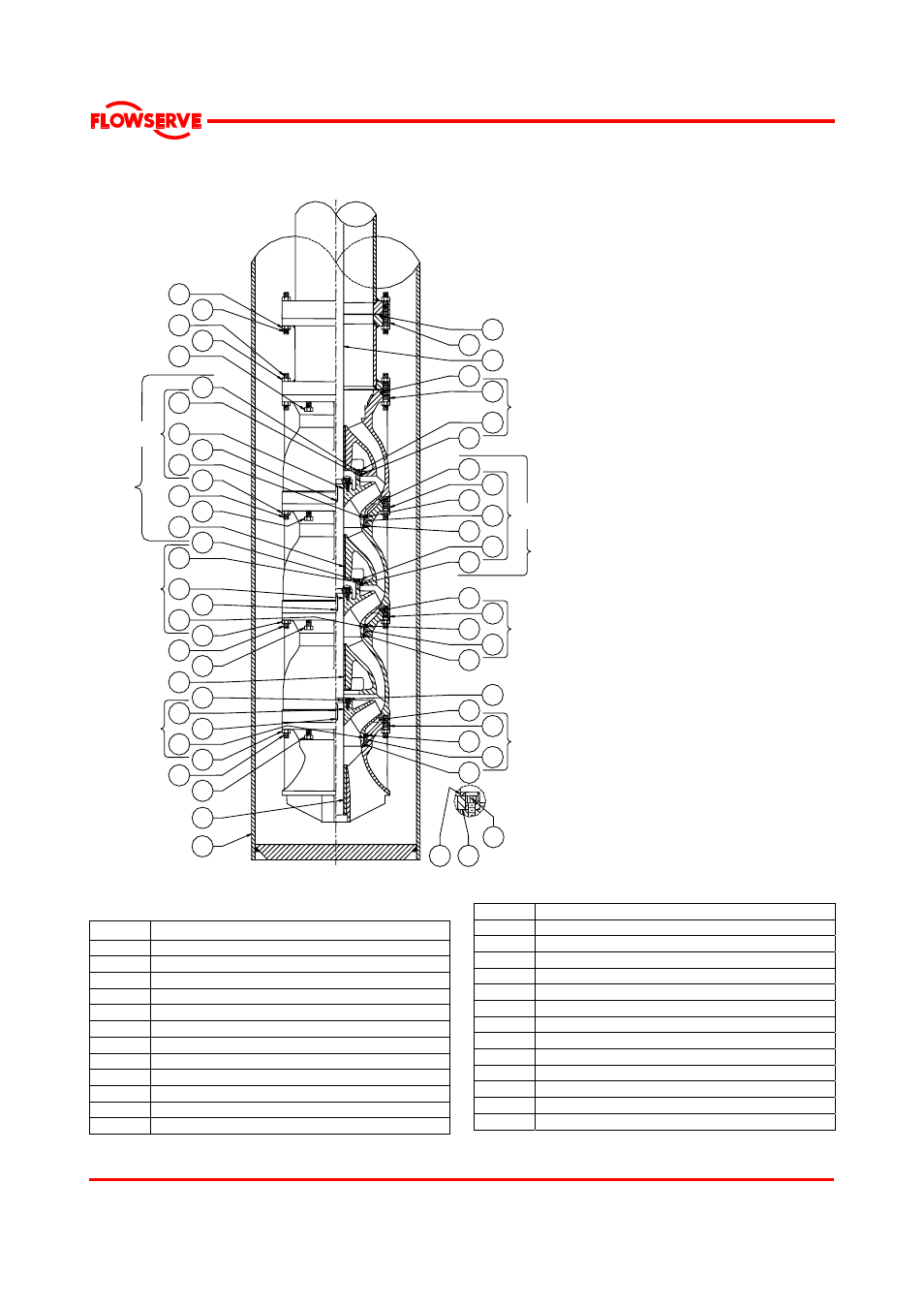

8.3.2 Identification des pièces: colonne et cuve - pompe VTP lubrifiée par le produit avec cuve
d’aspiration
322
315
354
355
355
2
8
355
8
322
*
354
2
8
8
32
*
355
354
327
326
*
319
319
310
310
*
*
312
312
26
32
323
2
8
426
26
312
32
428
426
428
426
(Ensemble)
Réf. 492
Réf. 492
(Ensemble)
Réf. 492
(Ensemble)
310
319
319
55
426
354
428
430
429
430
429
428
429
430
429
428
429
430
309
430
6
(Ensemble)
Réf. 493
Réf. 491
(Ensemble)
Réf. 491
(Ensemble)
319
Réf. 491
(Ensemble)
Détail de la bague de butée (F/roue équilibrée de butée)
8.3.2.1 Liste des pièces - colonne et cuve
Ref no.
Description
2 Roue
6
Arbre de la pompe
8
Bague d’usure de la roue
26
Vis à tête creuse
32 Clavette
droite
39
Coussinet-manchon-arbre de transmission
55 Tulipe
d’aspiration
309
Corps de refoulement
310 Corps
312
Bague de butée fendue de roue
312*
Bague de butée fendue d’accouplement
315 Cuve
319*
Bague d’usure de la cuve
322 Coussinet-manchon-cuve
323 Coussinet-manchon-tulipe
326 Goujon
327 Ecrou
hexagonal
354 Goujon
355 Ecrou
hexagonal
426
Vis à tête hexagonale
428 Goupille
429 Goupille
430 Joint
torique
491
Ensemble de la cuve
492
Ensemble bague d’usure
493
Ensemble de tulipe d’aspiration et bague d’usure
