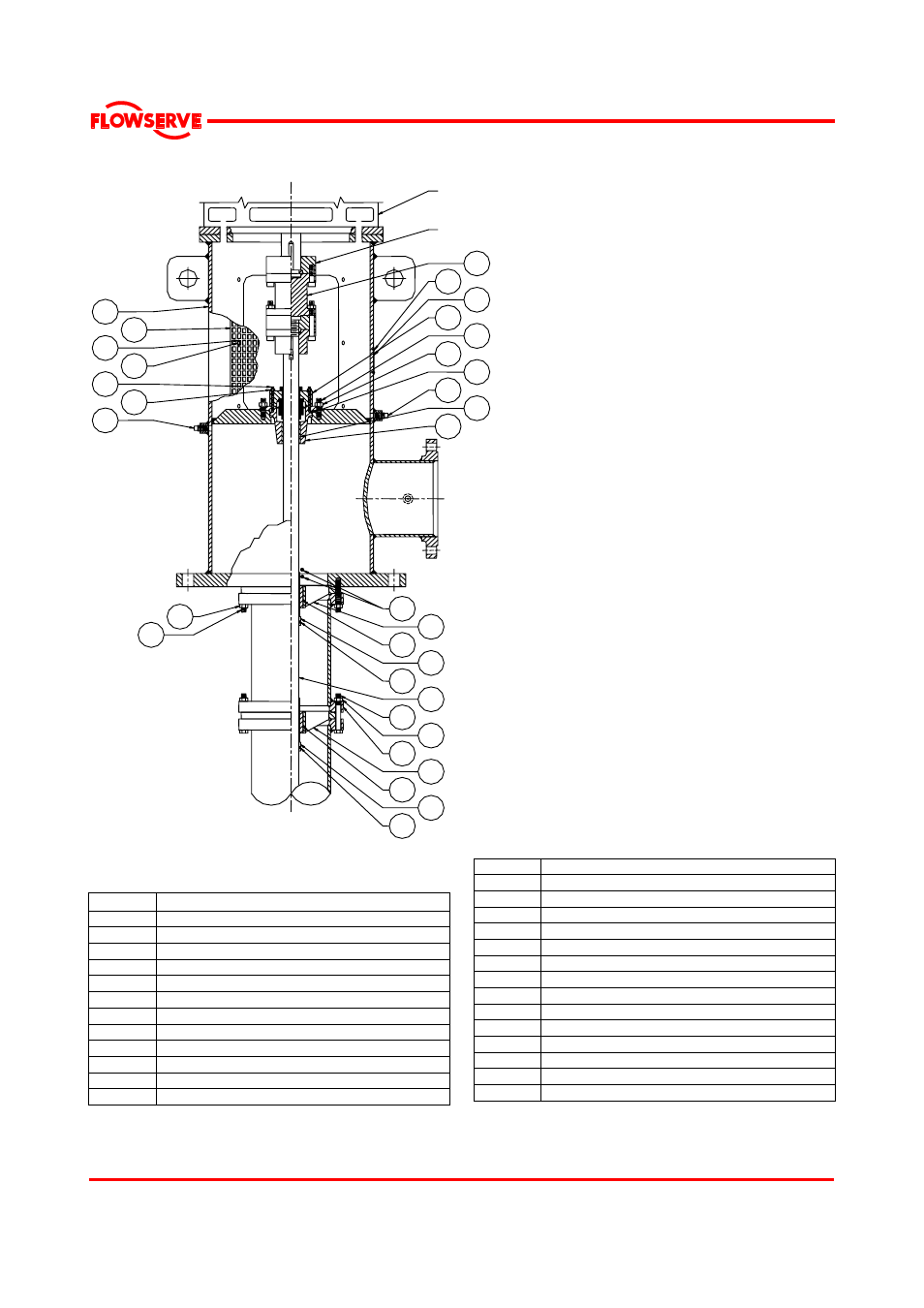

8.1.1 Identification des pièces: bâti de refoulement et colonne – pompe VTP de forage/puits
Réf. 471
(Ensemble)
Moteur électrique
366
14
39
307
101
327
325
12A
366
14
39
307
431
348
117
416
347
355
354
349
424
425
314
327
326
416
327A
326A
417
418
131
304
8.1.1.1 Liste des pièces - bâti de refoulement et
colonne
Ref no.
Description
12A
Arbre supérieur
14
Manchon-arbre de transmission
39
Roulement-manchon-arbre de transmission
101 Colonne-tuyau
117
Douille de laminage
131 Protection-accouplement
304 Bâti
de
refoulement
307
Pièce de retenue-roulement
314
Entretoise à bride
325
Vis à tête hexagonale
326 Goujon
326A
Goujon
327 Ecrou
hexagonal
327A
Ecrou hexagonal
347
Joint torique-boîte à garniture
348
Logement-douille de laminage
349 Garniture
mécanique
354 Goujon
355 Ecrou
hexagonal
366
Vis de serrage
416 Bouchon
417
Vis à tête hexagonale
418 Rondelle
424
Plaque de caractéristiques Flowserve
425
Vis pour plaque de série
431 Joint
torique
471 Accouplement
moteur-pompe
