MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04

Page 15 de 64

®

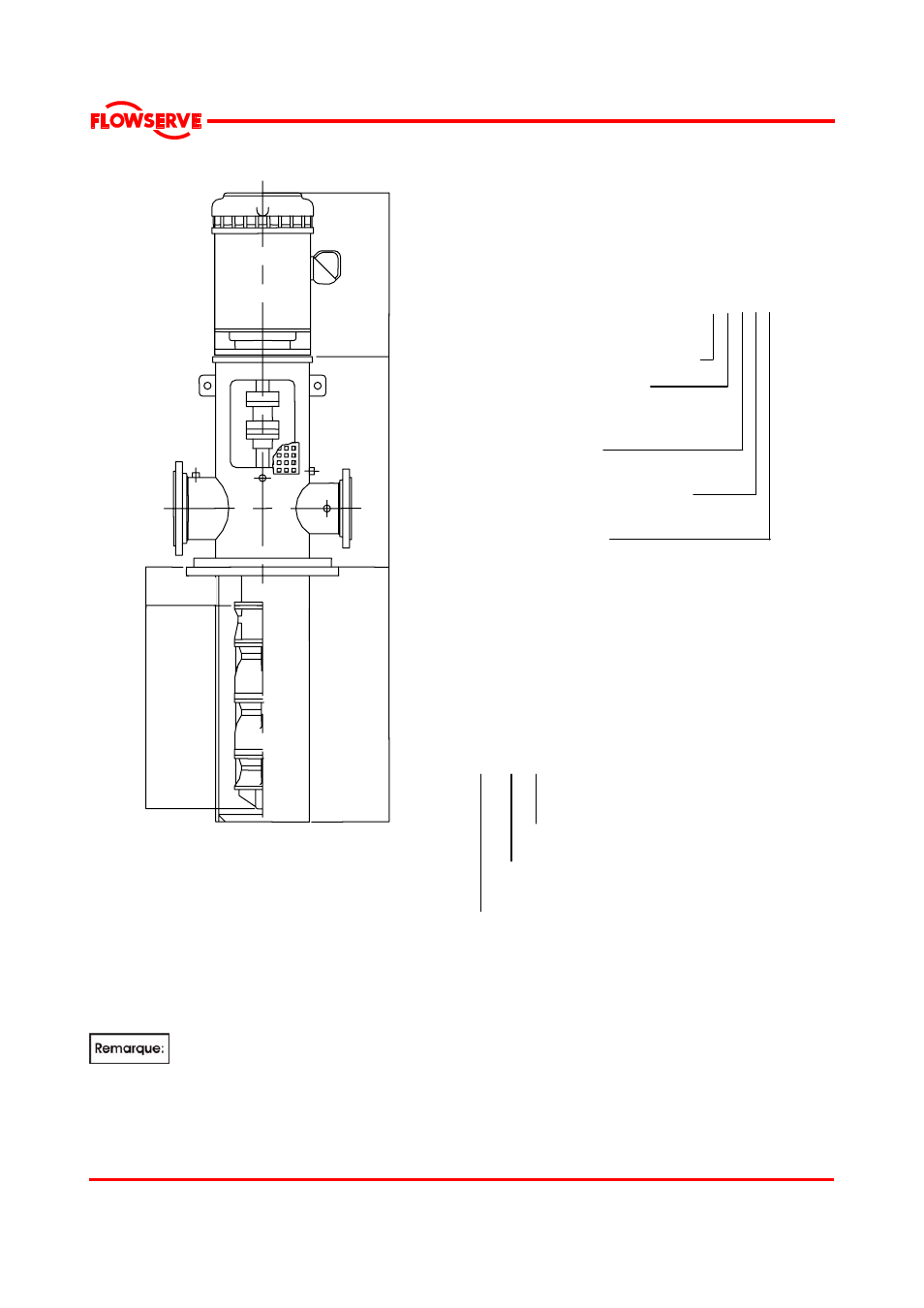

3.1.2 Pompe VTP pour cuve d’aspiration

Cuve
d’aspiration

Ensemble
de la partie
hydraulique

Ensemble
de colonne

Ensemble
de bâti de
refoulement

Moteur


3.1.3 Modèles de pompes VTP les plus communs
Les configurations des pompes VTP indiquées dans
les sections 3.1.1 à 3.1.2 sont propres aux modèles
de pompes VTP à cuve tels que les modèles EB, EG,
EH, EJ, EK, EL, EM, EN, EP, EQ, SK, SL, SN, SP,
SR, ST et AV.
Les modèles de roue de chaque type
de pompe sont désignés séparément (voir la section
3.2 pour plus de détails) et les tailles des pompes
peuvent varier de 150mm (6 in) à 1300 mm (52 in.).
La taille indiquée représente le diamètre nominal de la
cuve et est toujours exprimée en pouces.

Certaines unités ne nécessitent pas de

colonne. Dans ces cas, la partie hydraulique est
branchée directement au bâti de refoulement. Les
pompes de forage verticale peuvent être
monocellulaires ou multicellulaires.

3.2 Désignation des pompes

Les dimensions de la pompe seront gravées sur la
plaque signalétique comme indiqué ci-dessous. La
plaque caractéristiques est fixée au bâti de
refoulement.

3.2.1 Nomenclature pour l’ensemble de la cuve

12 E J H-3


Diamètre nominal de la cuve (in.)

Type de roue (A, E ou S)
A = axiale, E = fermée
S = semi-ouverte

Modèles de cuves
B, J, K, H, L, M, N, P, Q, R, T, V . . .

Désignation du modèle de roue
L, M, H, Y . . .

Numbre d’étages

La nomenclature typique ci-dessus est la règle
générale pour la description de configuration VTP.
Identifier les dimensions réelles de la pompe et son
numéro de série à partir de sa plaque signalétique.
Le moteur dispose d’une plaque de caractéristiques
séparée.

3.2.2 Désignation du bâti de refoulement
Composée d’un code alphanumérique.
Exemples: 8W16, 10HF20, 6TF16, . . .

10 HF 20


Diamètre nominal de la bride moteur (in.)

Type de bâti de refoulement
(voir les détails ci-dessous)


Diamètre nominal de l’orifice de refoulement (in.)

W = Bâti moulé pour refoulement horizontal au-dessus du sol
HF = Bâti mécano-soudé pour refoulement au-dessus du sol
TF & LF = Bâtis mécano-soudé à bride d’embase
UF = Bâti mécano-soudé pour refoulement en dessous du sol
HFL = Bâti mécano-soudé pour refoulement au-dessus du sol –

faible puissance

HFH = Bâti mécano-soudé pour refoulement au-dessus du sol –

haute puissance


Reportez-vous à la section 3.2.2.1 pour les types de
bâti de refoulement et leur identification.
