3.2.2.1 Types de bâtis de refoulement

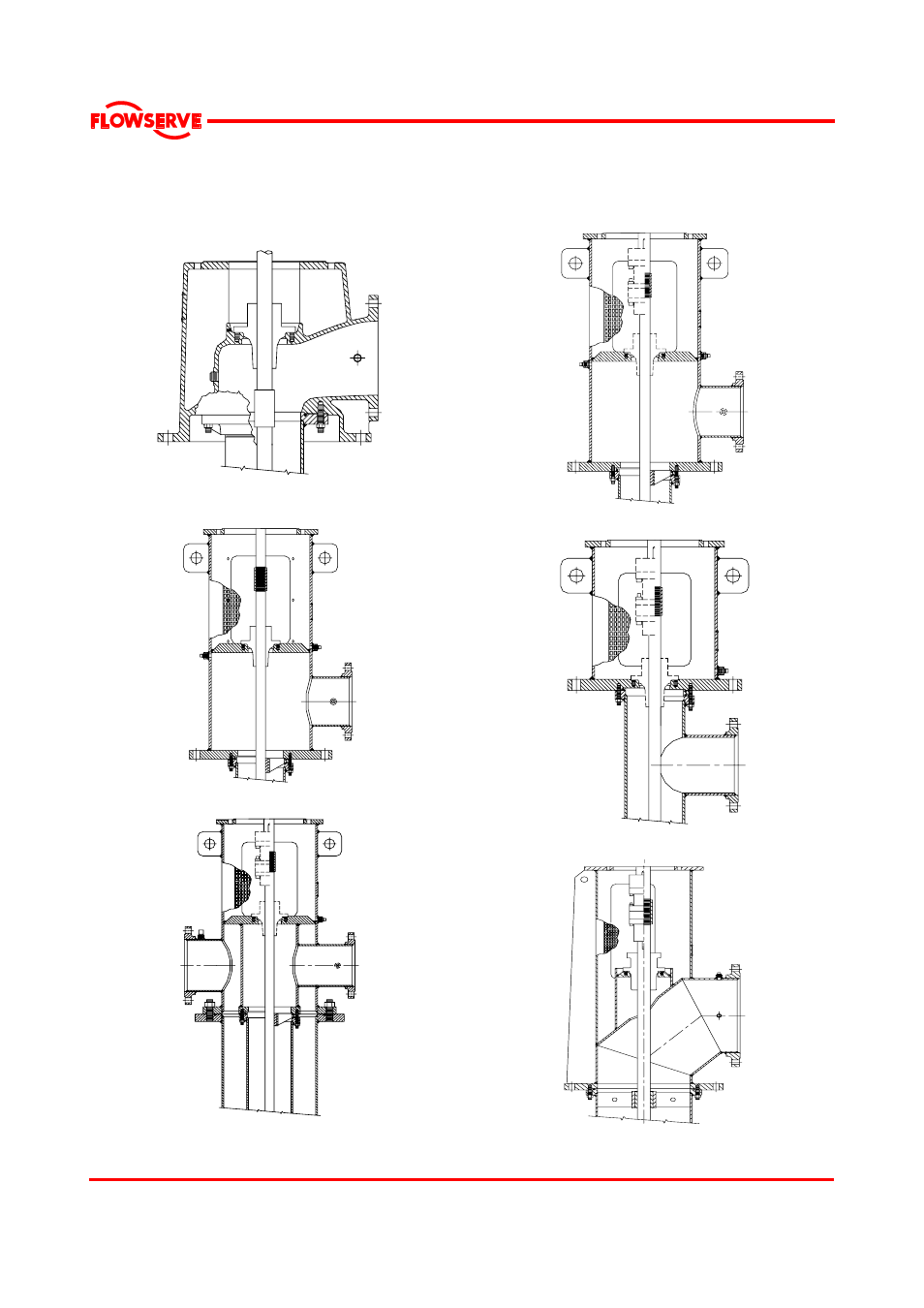

Types de bâti de refoulement typiques. Schémas
détaillés de (a) à (g).
a) Bâti de refoulement moulé de type W
b) Bâti de refoulement préfabriqué de type HF
(Généralement à embase carrée)
c) Bâti de refoulement mécano-soudé de type TF
d) Bâti de refoulement mécano-soudé de type LF
(Généralement à embase circulaire – type ANSI.
Aussi disponible avec montage pour cuve
d’aspiration.)
e) Bâti de refoulement mécano-soudé de type UF
f) Bâti de refoulement mécano-soudé de type HFL
