MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04

Page 12 de 64

®

2.3.4 Levage de la partie hydraulique uniquement
Fixez la partie hydraulique et centrez la pince pour
lever et abaisser l’ensemble dans la cuve d’aspiration
ou le puits collecteur.
a) Abaissez l’ensemble de la cuve jusqu’à ce que

les extensions des brides reposent sur les
fondations (utilisez des supports appropriés).

b) Montez la toute première section de la

canalisation de la colonne et abaissez l’ensemble
pour assembler la section suivante de la colonne.

c) Continuez à monter l’ensemble jusqu’à ce qu’il

soit prêt pour l’ensemble du bâti de refoulement.

d) Installez le bâti de refoulement.
e) Assemblez le moteur.

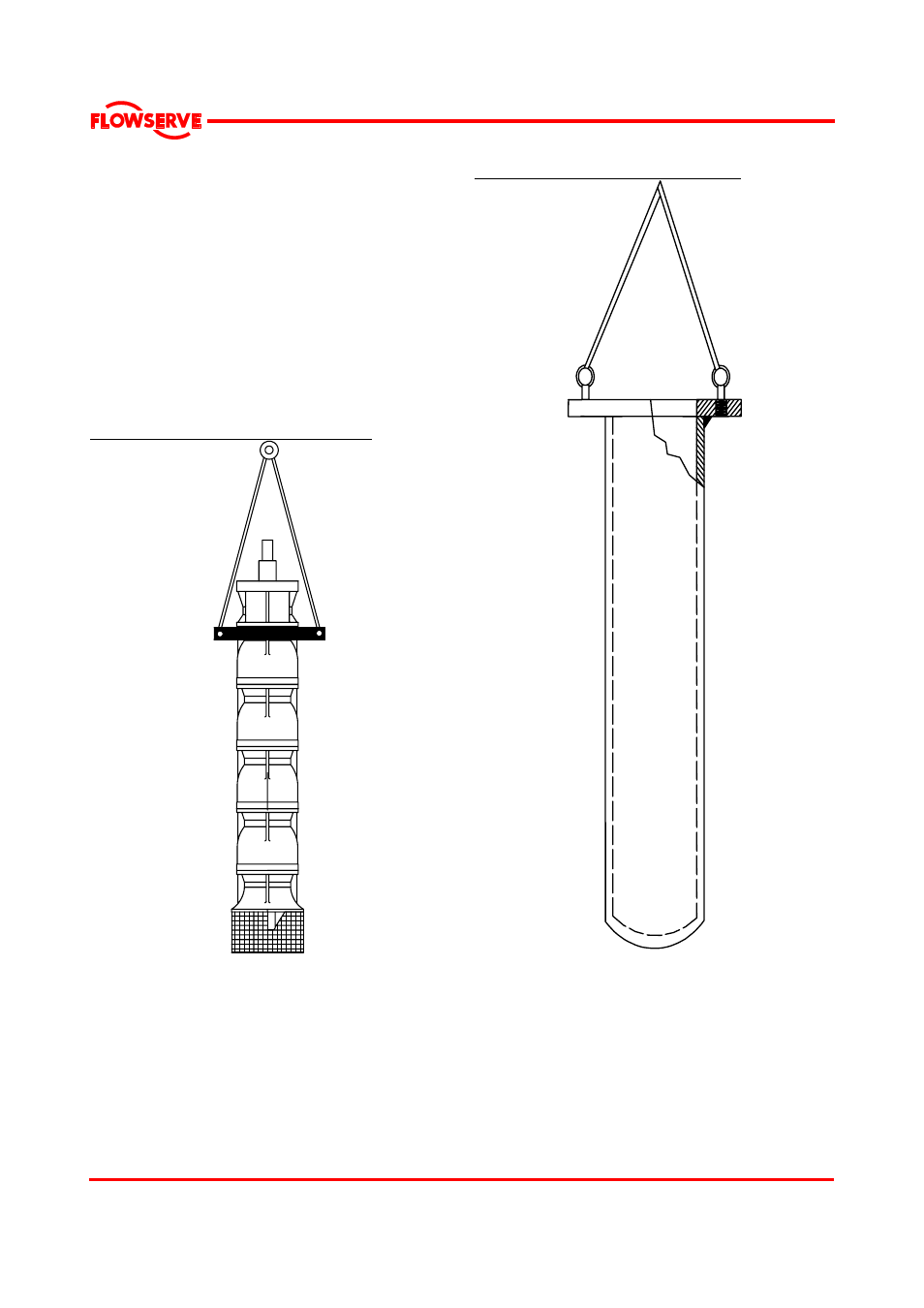

Exemple: levage de l’ensemble de la cuve


2.3.5 Levage de la cuve d’aspiration
La cuve d’aspiration est livrée séparément et doit
d’abord être installée dans le puits. Installez les
anneaux de levage sur la bride de la cuve
d’aspiration et fixez les élingues et les sangles pour
placer la cuve d’aspiration en position verticale.
Déplacez la cuve d’aspiration pour l’installation.
Soutenez-la à la main pour éviter que la cuve
d’aspiration ne vacille lors du déplacement.

Exemple: levage de la cuve d’aspiration

Cuv

e

d’

as

pi

ra

ti

on


2.3.6 Levage des pompes complètement
assemblées
Si la pompe est complètement assemblée, attachez-
la et supportez-la en au moins deux points avant de
la retirer de la caisse en claire-voie et de la placer sur
le site d’installation. Reportez-vous ci-dessous pour
les détails. Les mêmes règles doivent être
appliquées pour extraire la pompe du puits et pour la
déplacer.
