MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04
Page 27 de 64
®
Le calage et le scellement précis de la semelle sont
très importants. Notez les données du nivellement
pour une référence ultérieure. Scellez la semelle et
laissez-la sécher au moins 72 à 80 heures (prise selon
les besoins) avant de descendre la pompe dans le
puits. Alignez les trous du bâti de refoulement`sur les
boulons d’ancrage [372]. Vérifiez et réglez le niveau
de la pompe selon une tolérance de 0.025 mm/0.31 m
(0.001 in./ft) par rapport à la semelle et serrez les
écrous [373] au couple requis.

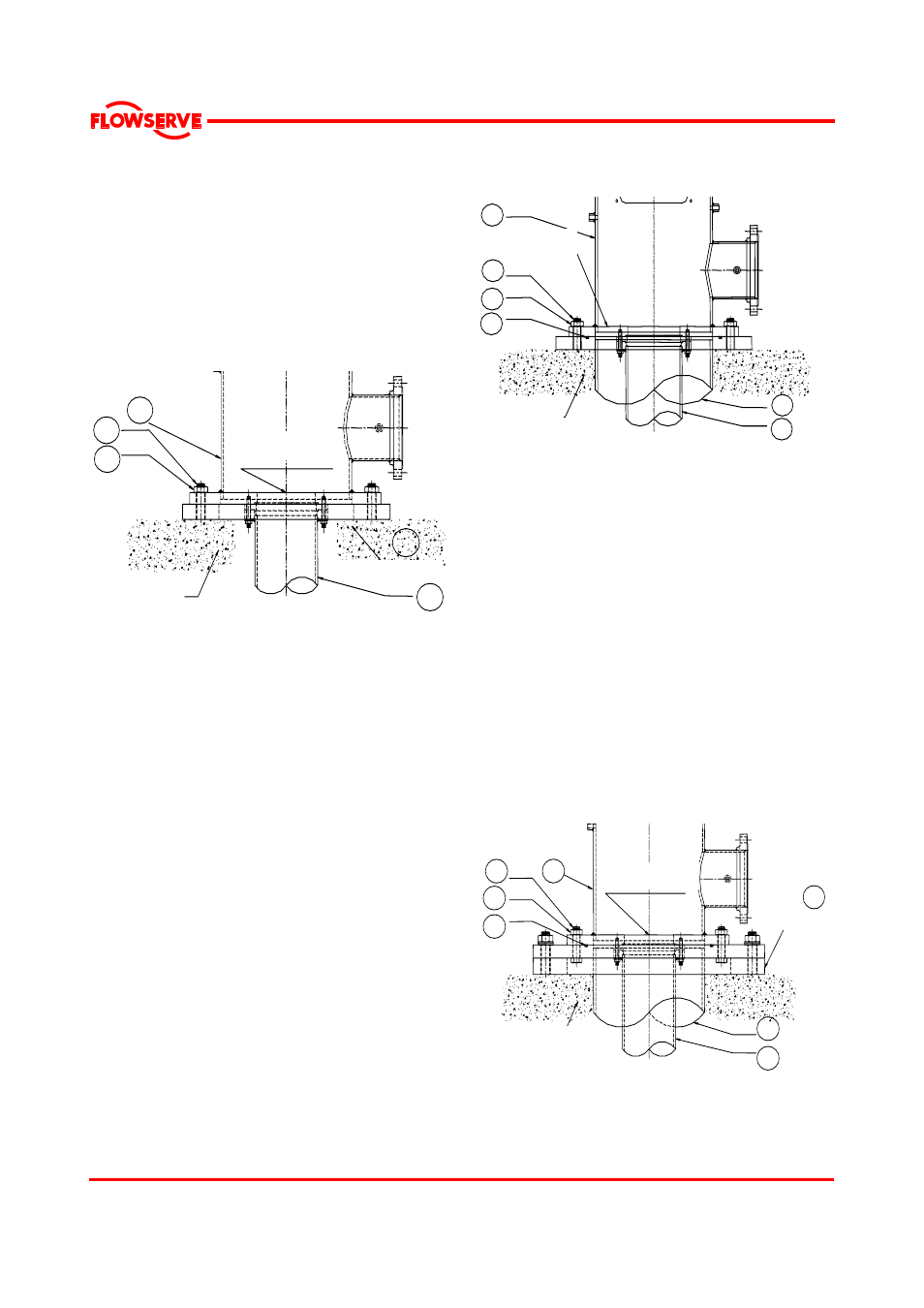

Exemple de pompe montée sur une semelle
372
373
101
304
23
4.3.3 Mise de niveau des pompes avec cuve
d’aspiration (pompes VTP)
La cuve d’aspiration [315] doit être descendue dans le
puits et alignée sur les boulons d’ancrage [372]. La
bride de la cuve d’aspiration doit être à l’aide d’un
niveau professionnel ou de précision. La mise de
niveau doit être faite sur les surfaces usinées de
l’équipement. La surface de montage de la bride de la
cuve d’aspiration doit être mise de niveau selon une
tolérance de 0.025 mm/0.31 m (0.001 in./ft) à l’aide de
cales et du coulis. Laissez le coulis sécher pendant au
moins 72 à 80 heures avant d’installer la pompe.
Vérifiez le niveau de la surface de montage de la cuve
après que le coulis ait pris, puis installez la pompe.
Descendez l’ensemble de la pompe dans le puits et
alignez les trous de la bride du bâti de refoulement sur
les boulons d’ancrage [372].
Vérifiez et ajustez le niveau de la pompe par rapport à
la bride de la cuve selon une tolérance de 0.025 mm/
0.31 m (0.001 in./ft) et, enfin, serrez les écrous [373].
Notez les données de nivellement pour une référence
ultérieure.
Exemple de pompe installée avec une cuve
d’aspiration
372
373
374
315
101
304
4.3.4 Mise de niveau des pompes avec cuve
d’aspiration montée sur semelle
La semelle [23] est installée sur la fondation et
alignée sur les boulons d’ancrage [372]. Nivelez la
semelle à l’aide d’un niveau de précision selon une
tolérance de 0.025 mm/0.31 m (0.001 in./ft). Serrez
les écrous [373] et injectez le coulis. Laissez-le
sécher pendant au moins 72 à 80 heures.
Descendez la cuve d’aspiration dans le puits et
nettez-la de niveaula en fonction de la semelle [23]
selon une tolérance de 0.025 mm/0.31 m (0.001 in./ft).
La différence de niveau en deux points quelconque
de la semelle ne peuvent pas excéder 0.125 mm
(0.005 in.). Descendez et installez la pompe [101]
dans la cuve d’aspiration. Vérifiez que la bride du bâti
de refoulement est de niveau selon une tolérance de
0.025 mm/0.31 m (0.001 in./ft) par rapport à la cuve
d’aspiration [315].
Exemple de pompe avec cuve d’aspiration montée
sur semelle
374
372
373
315
101
304
23
Bride du bâti de
refoulement
Fondation
en béton
Bride du bâti de
refoulement
Fondation
en béton
Bride du bâti de
refoulement
Fondation
en béton
Semelle
Semelle
