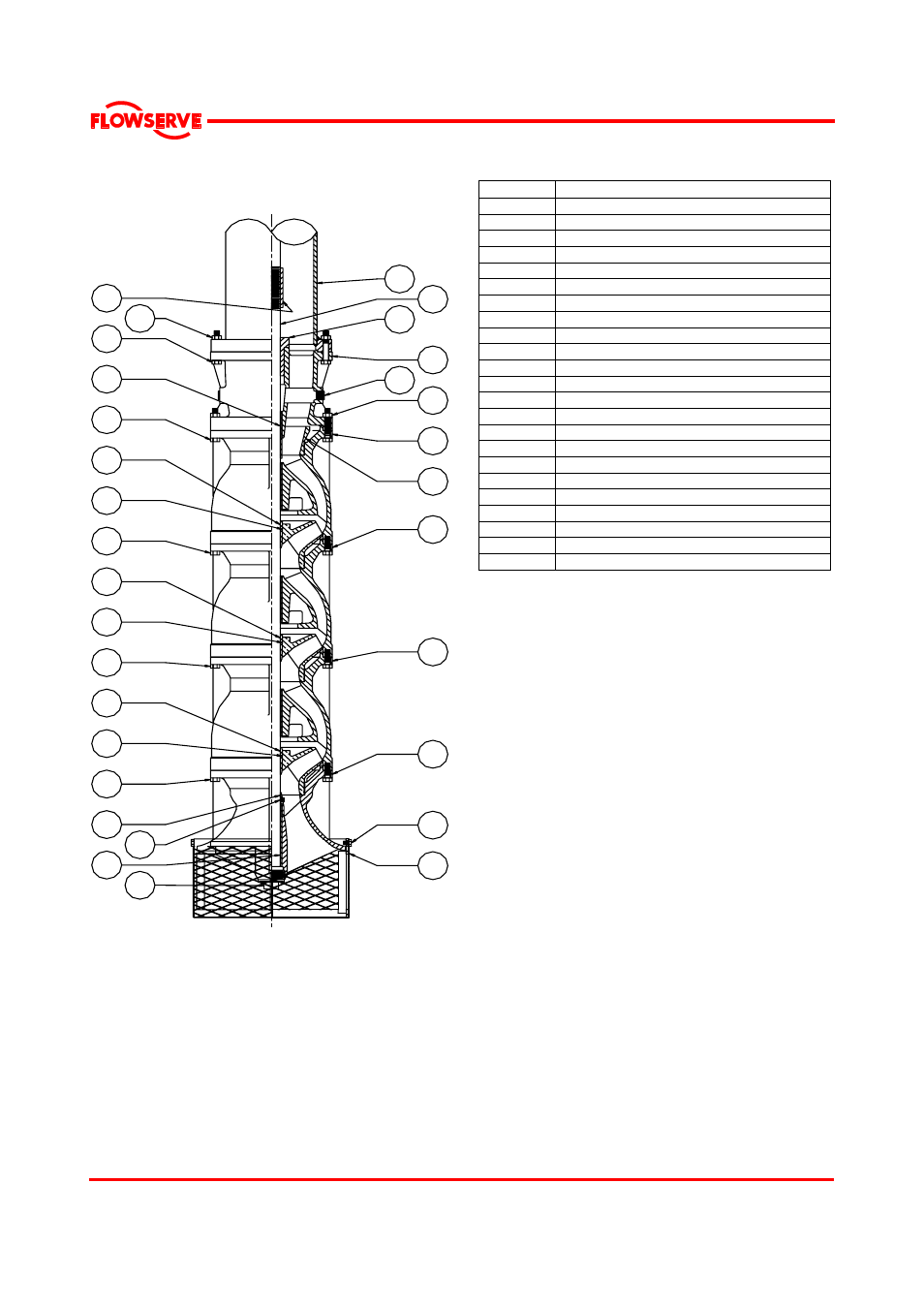

8.1.2 Identification des pièces: partie hydraulique
- pompe de forage lubrifiée par le produit
125
323
328
64
358
2
311
358
2
311
358
2
311
356
321
360
361
70
101
320
6
309
337
357
310
369
310
310
55
422
316
8.1.2.1 Liste des pièces
Ref no. Description
2 Roue
6 Arbre de la pompe
55 Tulipe d’aspiration
64 Collier de protection
70 Accouplement-arbre-fileté
101 Colonne-tuyau
125 Bouchon-graisse
309 Corps de refoulement
310 Corps
311 Douille de serrage
316 Crepine
320 Coussinet-fileté-boîtier de refoulement
321 Coussinet-manchon-boîtier de refoulement
323 Coussinet-manchon-tulipe
328 Vis de serrage
337 Bouchon
356 Vis à tête hexagonale
357 Ecrou hexagonal
358 Vis à tête hexagonale
360 Vis à tête hexagonale
361 Ecrou hexagonal
369 Bague-d’écoulement
422 Vis à tête hexagonale
