MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04
Page 18 de 64
®
Les arbres sont vissés ou accouplés à l’aide de
clavettes et de goujon de butée ou de bagues de
serrage.
Référez-vous aux plans en coupe fournis avec la
pompe pour connaître les détails exacts relatifs à la
colonne commandée. La taille et la configuration
varient en fonction des exigences spécifiques de la
commande et des critères de l’application.
3.3.4 Ensemble de la partie hydraulique
L’ensemble de la partie hydraulique est composé de
roues montées sur l’arbre de la pompe, accouplé à un
moteur électrique. Les roues sont des roues moulées
munies d’aubes multiples et généralement revêtues
pour satisfaire les exigences hydrauliques. Reportez-
vous à la section 8 pour les schémas détaillés des
pièces et pour la vue en coupe.

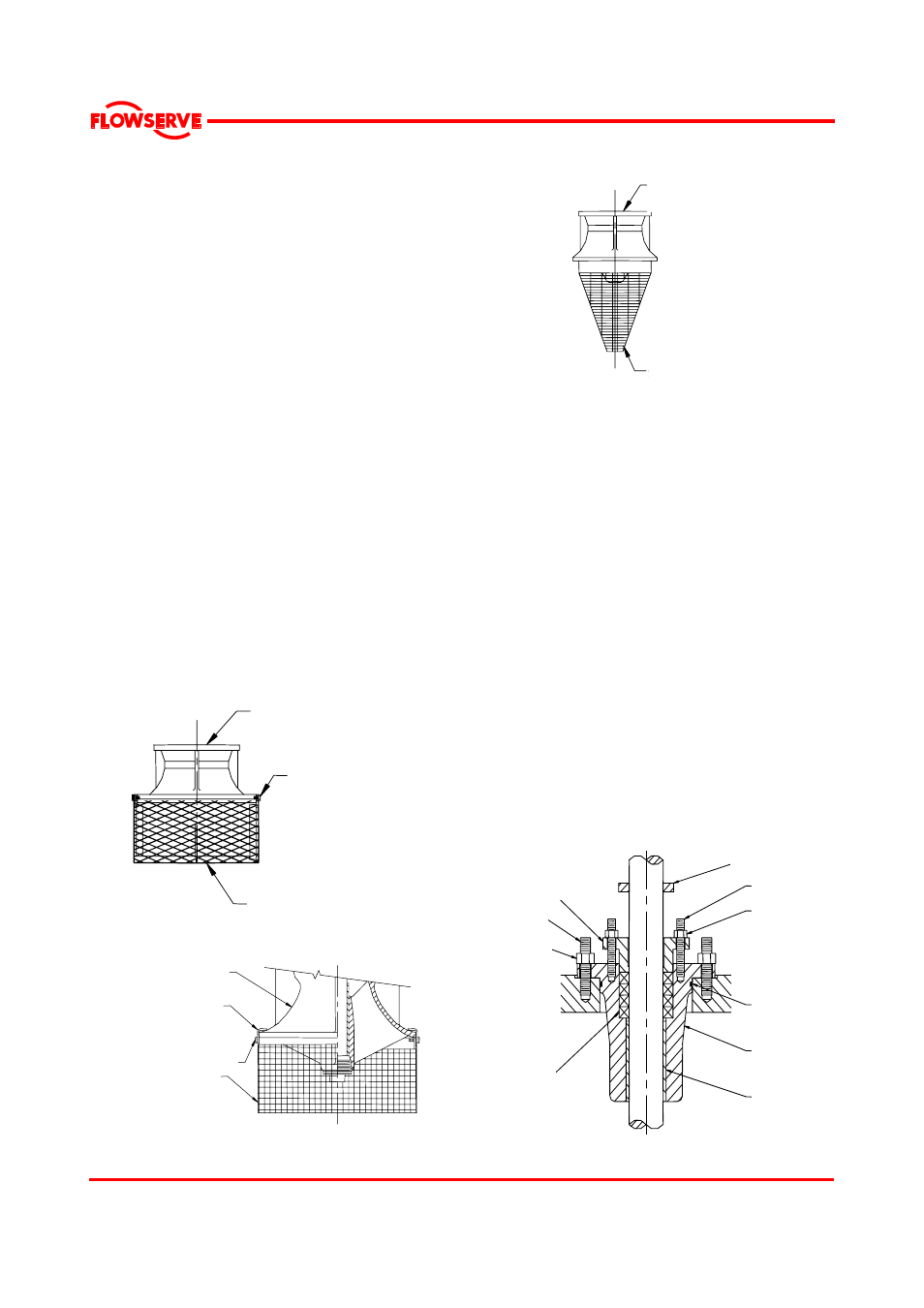

3.3.5 Crépines d’aspiration
Les pompes VTP peuvent aussi être dotées de
crépines [316] pour empêcher l’entrée de particules
étrangères dans la pompe. Le type de crépines et la
taille de la maille dépendent de l’application. Cf. les
exemples ci-dessous. Les crépines sont directement
fixées [422] à la tulipe d’aspiration [55] ou attachés à
l’aide d’agrafes [421]. Les crépines coniques disposent
de pattes internes ou externes pour les fixer à
l’ensemble principal.
3.3.5.1 Crépine embrochable
Tulipe d’aspiration [55]
Fixations [422]
Crépine [316]
3.3.5.2 Crépine clipsable
Tulipe
d’aspiration [55]
Agrafe [421]
Vis [422]
Crépine [316]
3.3.5.3 Crépine conique
Tulipe
d’aspiration [55]
Crépine [316]
3.3.6 Roue
Les pompes VTP sont fournies avec des roues
fermées, ouvertes ou semi-ouvertes. Les roues
peuvent être de petite, moyenne ou grande capacité
en fonction de la capacité maximum de toutes les
applications des pompes VTP. Les roues sont moulés
et usinés les unes par rapport aux autres. La finition
de leur surface permet de garantir les caractéristiques
hydrauliques. Les roues sont équilibrées de manière
dynamique et sont maintenues en place sur l’arbre à
l’aide d’un bague de blocage conique ou d’une bague
fendue et d’une clavette.
3.3.7 Boîte à garniture
Certaines pompes VTP sont munies de boîtes à
garniture. Dans ce cas, les boîtes à garniture sont
normalement adaptées aux pressions de service de
maximum 20.7 bar (300 psi). Référez-vous aux
instructions d’utilisation des boîtes à garniture pour
les spécifications.
3.3.7.1 Boîtes à garniture pour basse pression
Ce type de boîte à garniture est montée sur un arbre de
transmission standard pour des pressions inférieures à
6.5 bar (100 psi) et est utilisée uniquement sur les bâtis
de refoulement de type W. (cf. section 3.2.2.1 pour les
détails des bâtis de refoulement de type W.)
Boîte à
garniture [83]
Joint torique
[347]
Ecrou hexagonal
[327A]
Goujon [326A]
Fouloir [17]
Goujon [354]
Ecrou
hexagonal
[355]
Déflecteur [346]
Jeu de
tresses [13]
Bague de réduction
de la pression [117]
