MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04
Page 29 de 64
®

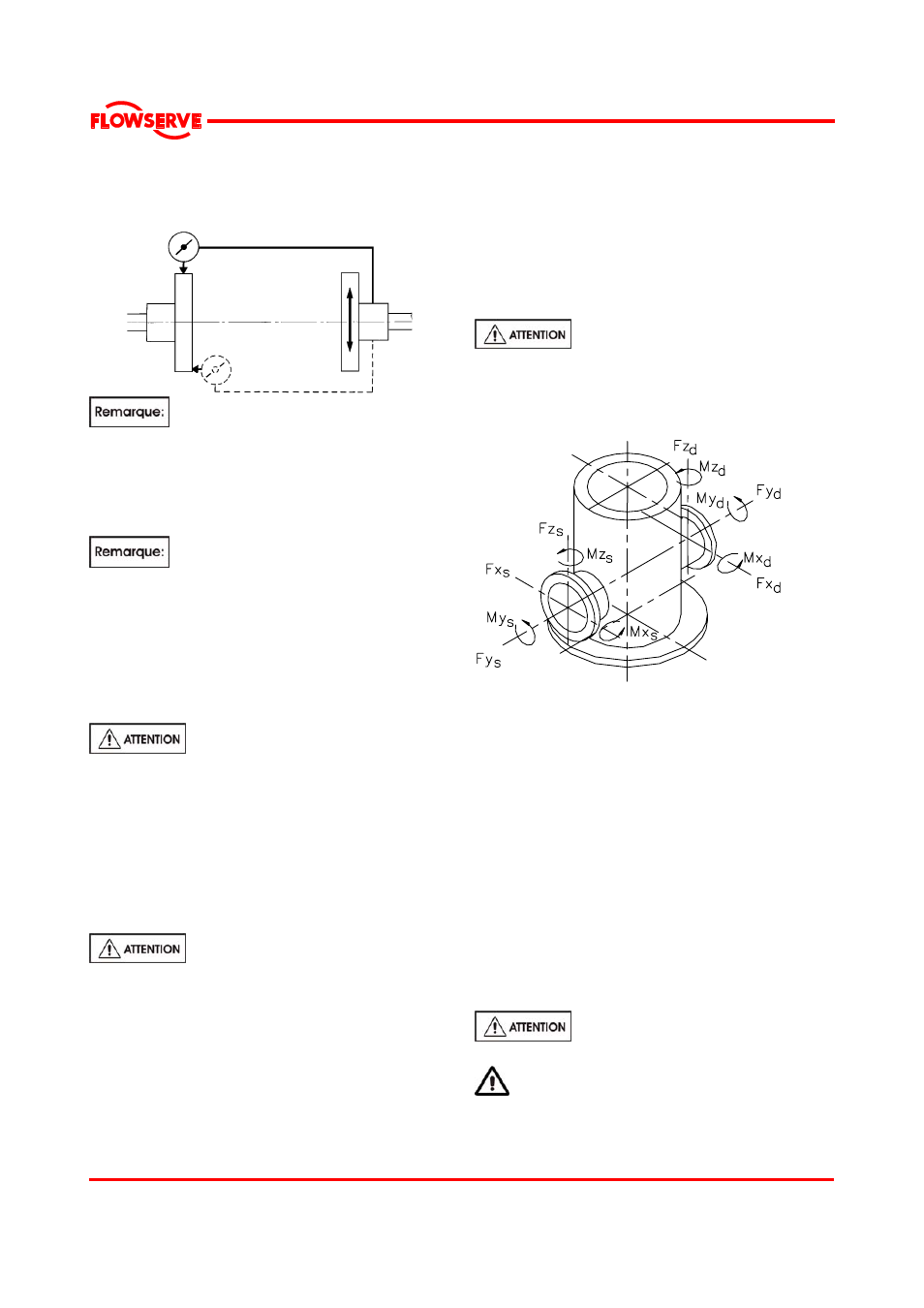

Dans le cas des accouplements avec brides étroites,
utiliser un comparateur à cadran comme indiqué ci-
dessous pour vérifier les alignements parallèle et
angulaire.
Parallèle
Angulaire
Les pompes comportant des
accouplements sans entretoise avec brides épaisses
peuvent être alignées en plaçant une règle sur les
diamètres extérieurs des manchons de
l'accouplement et en mesurant l'intervalle entre les
faces usinées à l'aide de calibres d'épaisseur, de
coins de mesure ou de pieds à coulisse.
Lorsque le moteur est muni de coussinets-
douilles, il faut vérifier que le moteur est axialement
aligné pour tourner sur son axe magnétique.
Voir le manuel du moteur pour plus de détails.
Un bouton (vissé dans l'une des extrémités de
l'arbre) est normalement installé entre les extrémités
d'arbre du moteur et de la pompe pour fixer la
position axiale.
Si le moteur ne tourne pas suivant son
axe magnétique, la force axiale supplémentaire
résultante peut mettre en surcharge la butée de la
pompe et l’accouplement (membranes)..
Si la pompe contient des liquides chauds, vérifiez à
nouveau l’alignement lorsque l’unité est chaude.
Vérifiez à nouveau l’alignement de l’unité après 200
heures de service.
4.6 Tuyauterie
Des obturateurs de protection sont
installés sur les raccords de tuyauterie pour que les
matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que ces
obturateurs ont été enlevés de la pompe avant de
raccorder les tuyauteries.
4.6.1 Vitesses des tuyauteries
Pour minimiser les pertes par friction et le bruit
hydraulique dans les tuyauteries, on sélectionne
généralement des tuyauteries d'un ou de deux
diamètres supérieurs au diamètre de l'aspiration et
du refoulement de la pompe. Généralement, dans
les tuyauteries principales, les vitesses d'écoulement
ne devront pas dépasser 2 m/s (6 ft/sec) à l'aspiration
et 3 m/s (9 ft/sec) au refoulement.
On doit tenir compte de la hauteur nette positive
d'aspiration (NPSH) disponible qui doit être
supérieure à la hauteur requise NPSH de la pompe.
Ne jamais utiliser la pompe pour
soutenir des tuyauteries.
4.6.2 Forces et moments maximaux autorisés sur
les brides de pompe VTP
(Voir le tableau 4.6.2.1.)
Refoulement
Aspiration
Les forces et les moments maximaux pouvant être
supportés par les brides de la pompe dépendent de
la taille et du type de la pompe. Pour minimiser ces
forces et moments qui, s'ils sont excessifs, peuvent
provoquer le désalignement, la surchauffe des
roulements, l'usure des accouplements, des
vibrations et une rupture éventuelle du corps de la
pompe, on doit strictement respecter les points
suivants:
• Eviter d'exercer des efforts extérieurs excessifs
sur les tuyauteries
• Ne jamais tirer sur les tuyauteries pour les mettre
en place en exerçant une force sur les raccords
de bride de pompe
• Ne pas monter de joint de dilatation de telle
manière que leur force, résultant de la pression
interne, agisse sur la bride de la pompe. Prévoir
des tirants spéciaux
Ne pas oublier de rincer les
tuyauteries et les raccords avant de les utiliser.
Vérifier que les tuyauteries transportant des
liquides dangereux sont disposées de telle manière
qu'on puisse vidanger la pompe avant de la déposer.
