MANUEL D'UTILISATION - VTP FRANÇAIS 85392691 11-04
Page 57 de 64
®

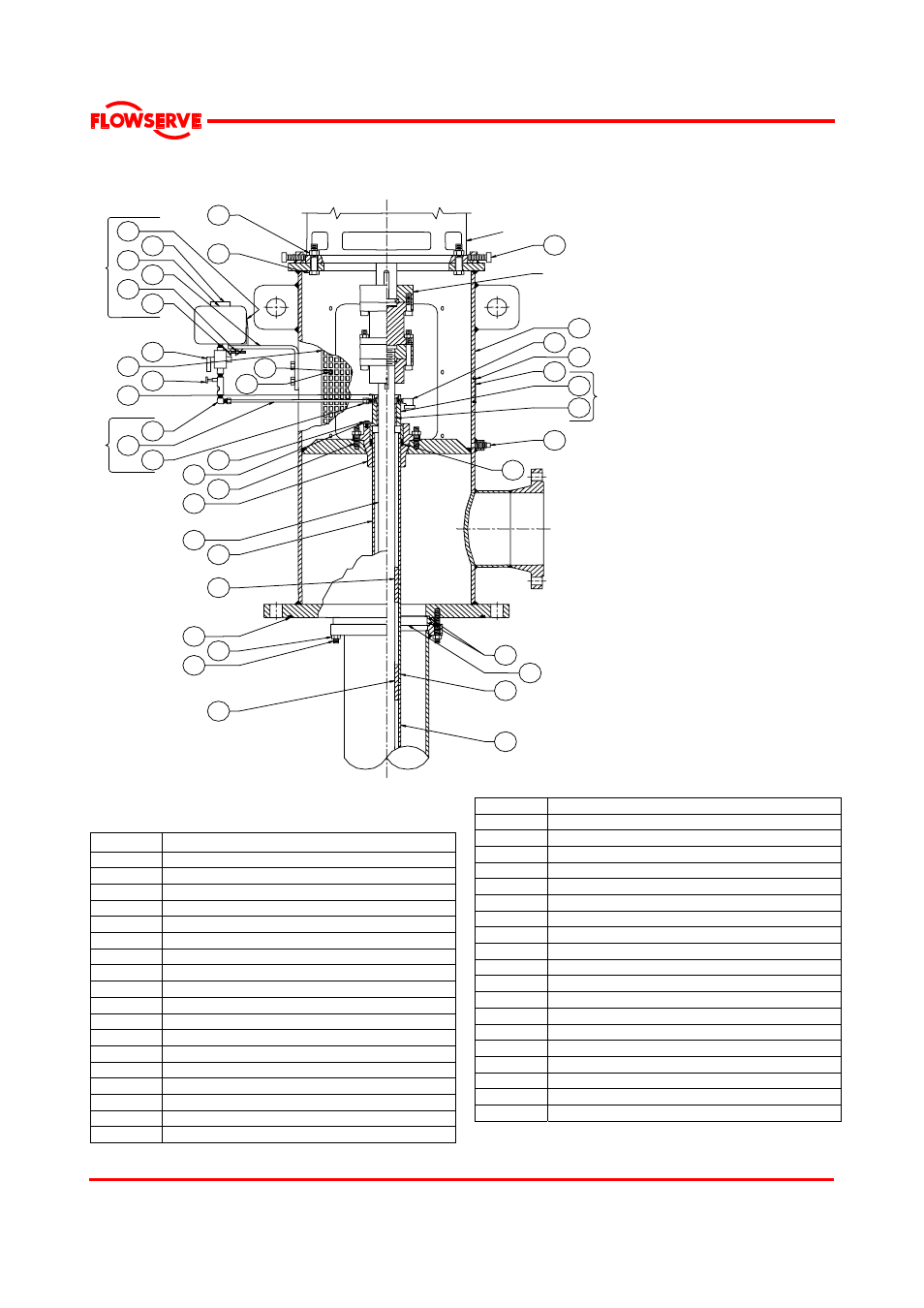

8.2.1 Identification des pièces: connexions pour la lubrification d’huile et l’arbre enveloppé – pompe
lubrifiée à l’huile/à tube enveloppant
302
385
(Ensemble)
384
77
383
79
386
Réf. 344
(Ensemble)
388
342
341
387
389
131
396
354
89
417
418
397
103
12A
85
374
103
Moteur électrique
343
469
304
(Ensemble)
Réf. 471
424
13
414
(Ensemble)
425
301
39
307
85
431
327
326
382
381
85
8.2.1.1 Liste des pièces - connexions pour la
lubrification d’huile et l’arbre enveloppant
Ref no. Description
12A Arbre supérieur
13 Jeu de garnitures
39 Coussinet-manchon-arbre de transmission
77 Réservoir d’huile
79 Support
85 Tube enveloppant
89 Joint d’huile
103 Coussinet-fileté-arbre de transmission
131 Protection-accouplement
301 Ecrou de tube enveloppant
302 Tube-tension
304 Bâti de refoulement
307 Pièce de retenue-roulement
326 Goujon
327 Ecrou hexagonal
341 Vanne d’arrêt
342 Régulateur de débit visible
343 Coude-évent
354 Goujon
374 Joint torique-cuve
381 Vis à tête hexagonale
382 Ecrou hexagonal
383 Couvercle
384 Collier
385 Boulon poêlier
386 Ecrou hexagonal
387 Ligne de lubrification
388 Raccord coudé
389 Raccord adaptateur
396 Agrafe de sécurité
397 Vis à tête hexagonale
414 Bouchon
417 Vis à tête hexagonale
418 Rondelle
424 Plaque de série Flowserve
425 Vis pour plaque de série
431 Joint torique
469 Vis à tête hexagonale
