Programmation : principes de base, gestionnaire de fichiers

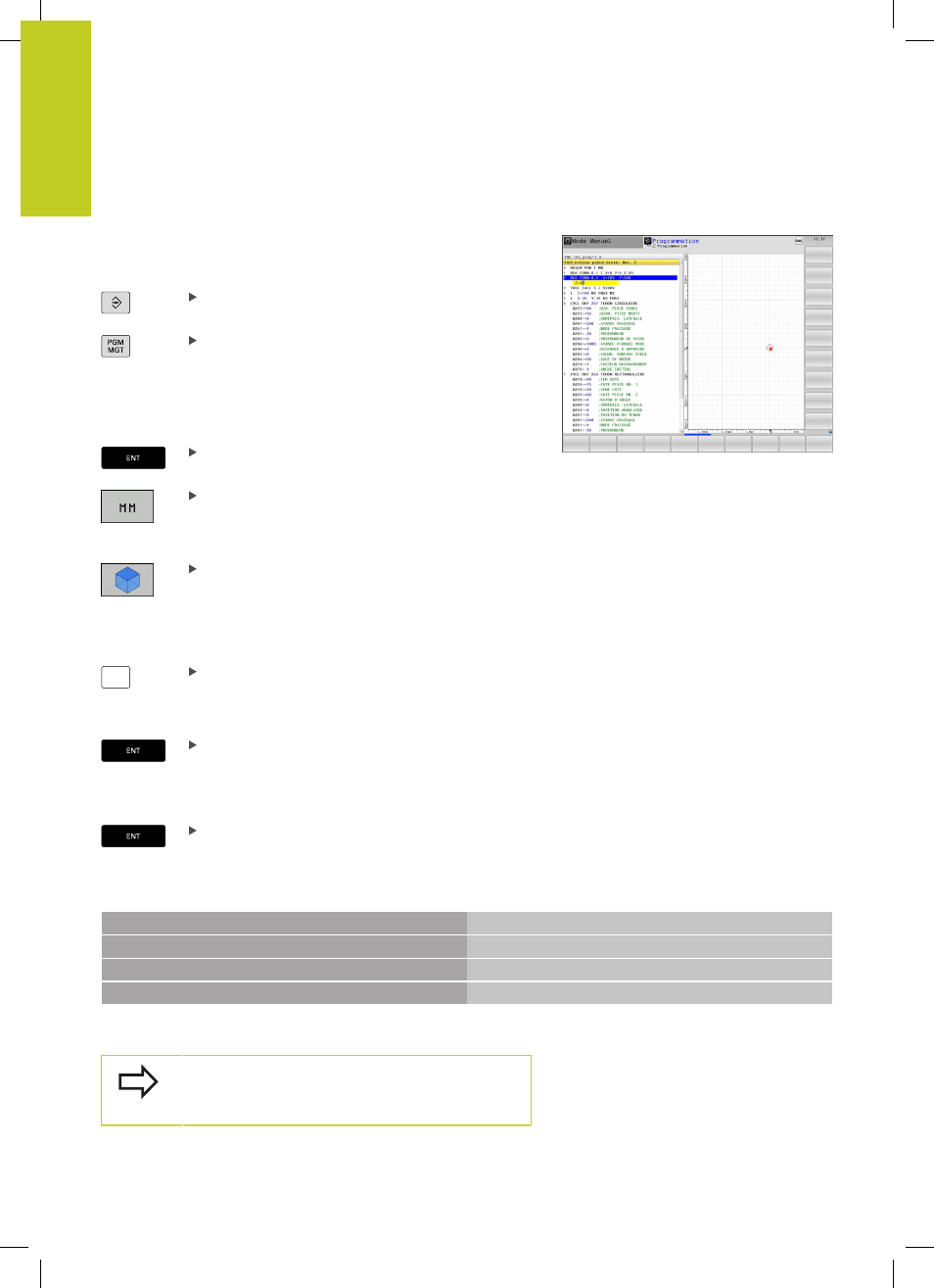

3.2 Ouvrir et introduire des programmes
3
98
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
Ouvrir un nouveau programme d'usinage
Vous introduisez toujours un programme d'usinage en mode
de fonctionnement
PROGRAMMATION. Exemple d'ouverture de
programme:
Sélectionner le mode de fonctionnement
PROGRAMMATION.
Appeler le gestionnaire de fichiers : Appuyer sur la
touche PGM MGT
Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le
nouveau programme :
NOM DE FICHIER = ALT..H
Entrer un nouveau nom de programme et valider
avec la touche ENT.
Sélectionner l'unité de mesure : Appuyer sur la
softkey MM ou INCH. La TNC change de fenêtre
de programme et ouvre le dialogue de définition
de la
BLK-FORM (pièce brute).
Sélectionner une pièce brute de forme
rectangulaire : Appuyer sur la softkey
correspondant à une pièce brute de forme
rectangulaire
PLAN D'USINAGE DANS LE GRAPHIQUE : XY
Z
Introduire l'axe de broche, p. ex. Z
DEFINITION DE LA PIECE BRUTE : MINIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MIN et valider à chaque fois
avec la touche ENT
DEFINITION DE LA PIECE BRUTE : MAXIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MAX et valider à chaque fois
avec la touche ENT
Exemple : affichage de BLK-Form dans le programme CN
0 BEGIN PGM NOUVEAU MM Début du programme, nom, unité de mesure
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Axe de broche, coordonnées du point MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordonnées du point MAX
3 END PGM NOUVEAU MM Fin du programme, nom, unité de mesure
La TNC génère de manière automatique les numéros de
séquences et les séquences
BEGIN et END.
Si la définition d'une pièce brute n'est pas souhaitée,
interrompez le dialogue
Plan d'usinage dans le
graphique XY avec la touche DEL !
