Programmation : Tournage
14.2 Fonctions de base
(option de logiciel 50)
14
482
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
Données du tableau d'outils de tournage
Elément à
introduire Utilisation Introduction
T
Numéro d'outil : il doit correspondre au numéro de
l'outil de tournage de TOOL.T -
NOM
Nom d'outil : La TNC reprend automatiquement le
nom de l'outil lorsque vous sélectionnez le tableau
d'outils de tournage dans le tableau d'outils.
32 caractères, majuscules
uniquement, pas d'espace
ZL Valeur de correction pour la longueur d’outil L
(direction Z) -99999,9999...
+99999,9999
XL Valeur de correction pour la longueur d’outil 2 (sens X) -99999,9999...
+99999,9999
DZL
La valeur delta de longueur d'outil 1 (direction Z)
s'additionne à zL
-99999,9999...
+99999,9999
DXL
La valeur delta de longueur d'outil 2 (direction X)
s'additionne à XL
-99999,9999...
+99999,9999
RS Rayon de la dent : la TNC tient compte du rayon de
la dent dans les cycles de tournage et applique une
correction de rayon de la dent lorsque les contours
sont programmés avec correction de rayon
RL ou RR
-99999,9999...
+99999,9999
TO
Orientation d'outil : direction de la dent de l'outil
1...9
ORI
Angle d'orientation de la broche : angle de la broche de
fraisage pour adapter l'outil de tournage à la position
d'usinage
-360,0...+360,0
T-ANGLE
Angle d'attaque pour les outils d'ébauche et de finition
0,0000...+179,9999
P-ANGLE
Angle de pointe pour les outils d'ébauche et de finition
0,0000...+179,9999
CUTLENGTH
Long. de plaquette, outil d'usinage de gorges
0,0000...+99999,9999
CUTWIDTH Largeur outil de gorge 0,0000...+99999,9999
TYPE Type de l'outil de tournage : Outil d'ébauche ROUGH,
outil de finition FINISH, taraud THREAD, outil de
plongée RECESS, galet de tournage BUTTON, outil de
tournage de gorges
RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

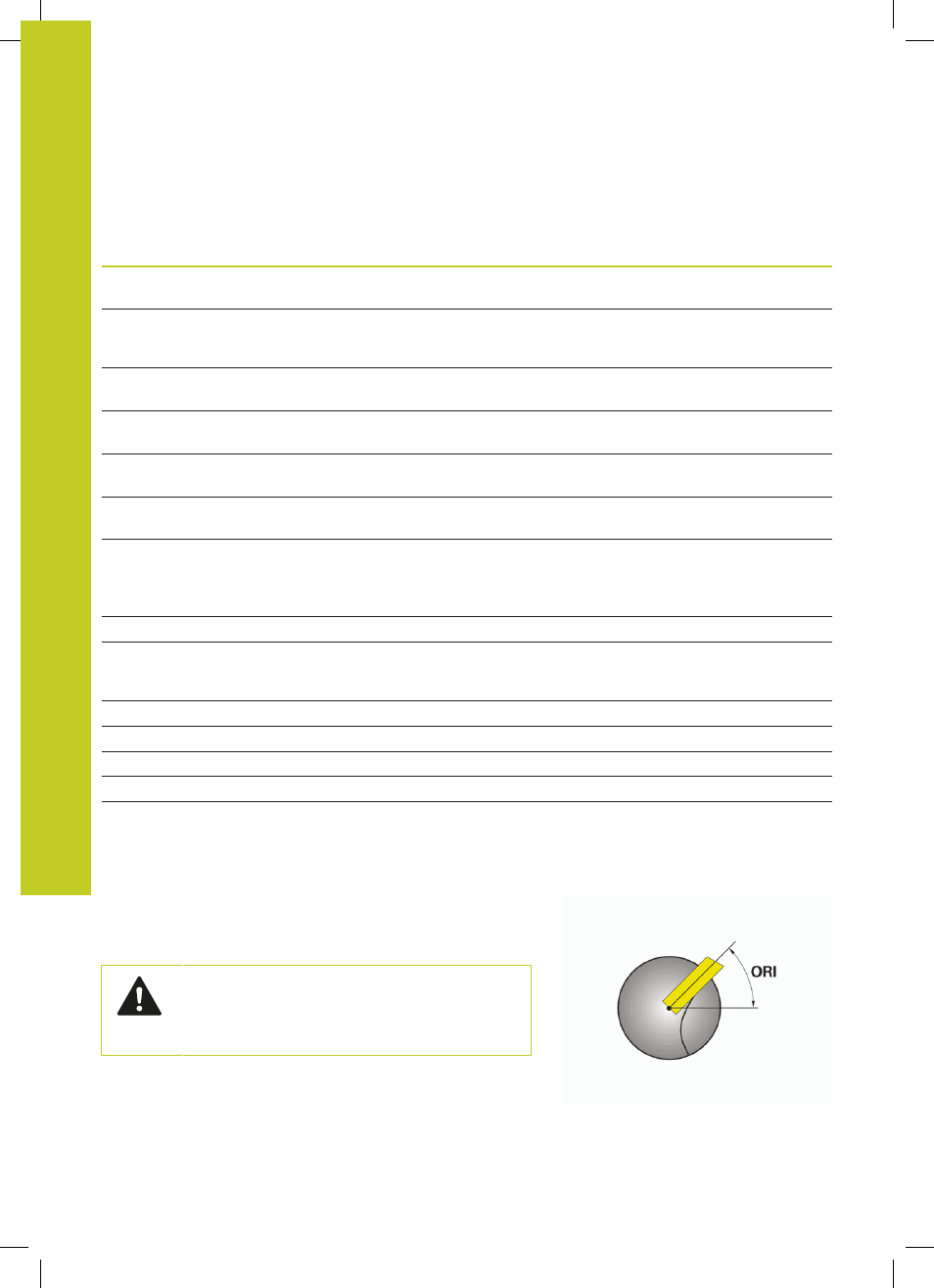

L'angle d'orientation de la broche ORI vous permet de définir la
position angulaire de la broche de l'outil de tournage. En fonction
de la position de l'outil
TO, orientez la dent vers le centre de la
table rotative ou dans de le sens opposé.
L'outil doit avoir été étalonné, positionné et fixé
correctement.
Vérifiez l'orientation de l'outil en fonction de sa
définition.
