Contournage : coordonnées polaires 6.5
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
229

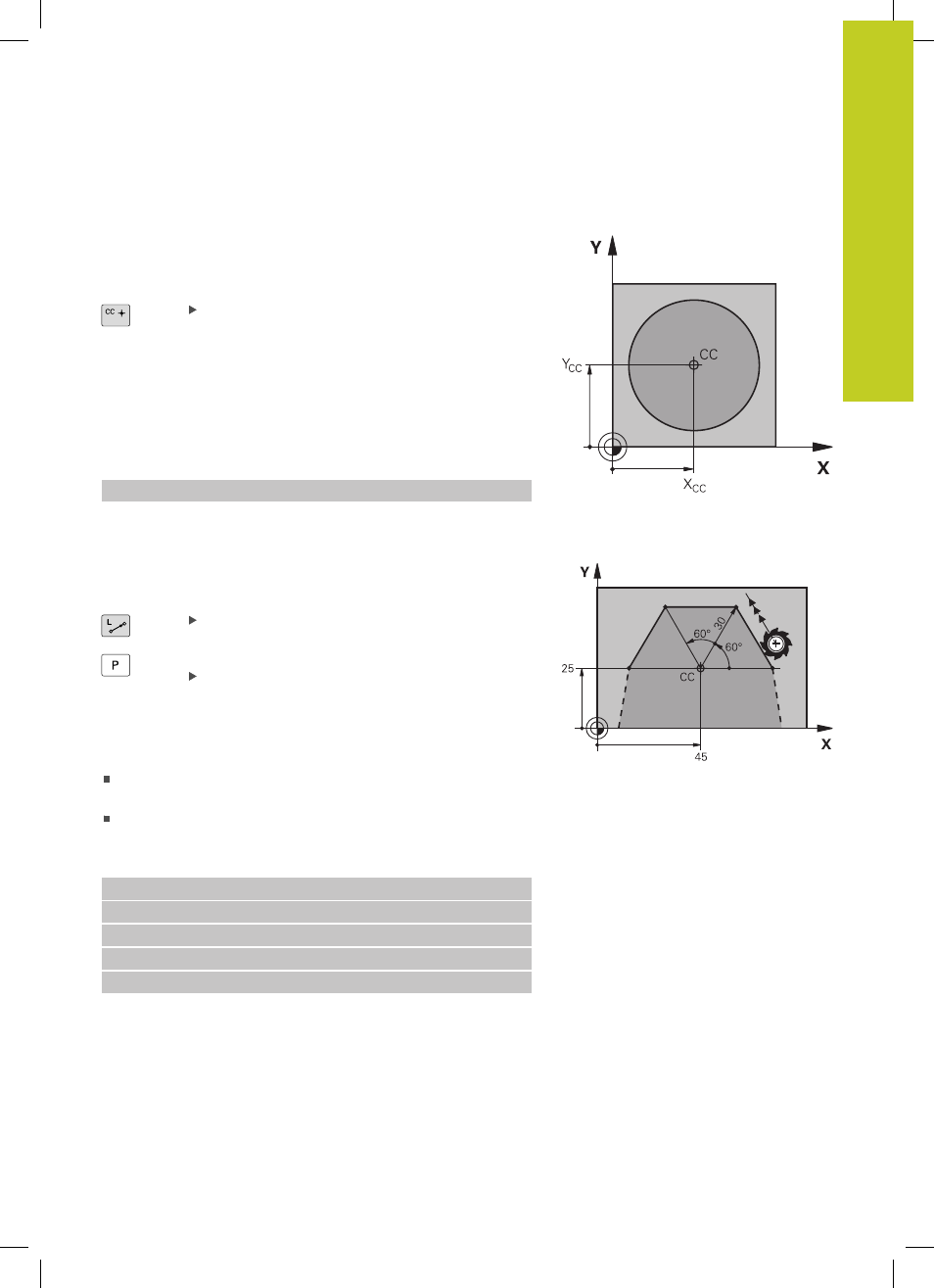

Origine des coordonnées polaires : pôle CC
Avant d'indiquer les positions en coordonnées polaires, vous
pouvez définir le pôle CC à un emplacement au choix dans le
programme d'usinage. Pour définir le pôle, procédez de la même
manière que pour la programmation du centre de cercle.
Coordonnées : Introduire les coordonnées du pôle
en coordonnées cartésiennes ou pour prendre
en compte la dernière position programmée : Ne
pas introduire de coordonnées Définir le pôle
avant de programmer les coordonnées polaires.
Ne programmer le pôle qu'en coordonnées
cartésiennes. Le pôle reste valable jusqu'à ce que
vous programmiez un nouveau pôle.
Exemple de séquences CN
12 CC X+45 Y+25
Droite LP
L'outil se déplace sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Rayon des coordonnées polaires PR : Entrer la
distance entre le point final de la droite et le pôle
CC
Angle des coordonnées polaires PA : Position
angulaire du point final de la droite comprise entre
–360° et +360°
Le signe de
PA est déterminé par rapport à l'axe de référence
angulaire :
Angle compris entre l'axe de référence angulaire et PR, sens
anti-horaire : PA>0
Angle compris entre l'axe de référence angulaire et
PR, sens
horaire :
PA<0
Exemple de séquences CN
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
