Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation et l'angle total
incrémental
IPA avec le même signe ; dans le
cas contraire, l'outil pourrait se déplacer sur une
trajectoire incorrecte.
Pour l'angle total
IPA, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
Angle des coordonnées polaires : Entrer l'angle
incrémental total que l'outil parcourt sur la
trajectoire hélicoïdale.
Après avoir saisi l'angle,
sélectionner l'axe d'outil avec une touche de
sélection d'axe.
Entrer la
coordonnée de la hauteur de la
trajectoire hélicoïdale.
Sens de rotation DR
Trajectoire hélicoïdale dans le sens des aiguilles
d'une montre : DR-
Trajectoire hélicoïdale dans le sens inverse des
aiguilles d'une montre : DR+
Entrer la
correction de rayon conformément au
tableau

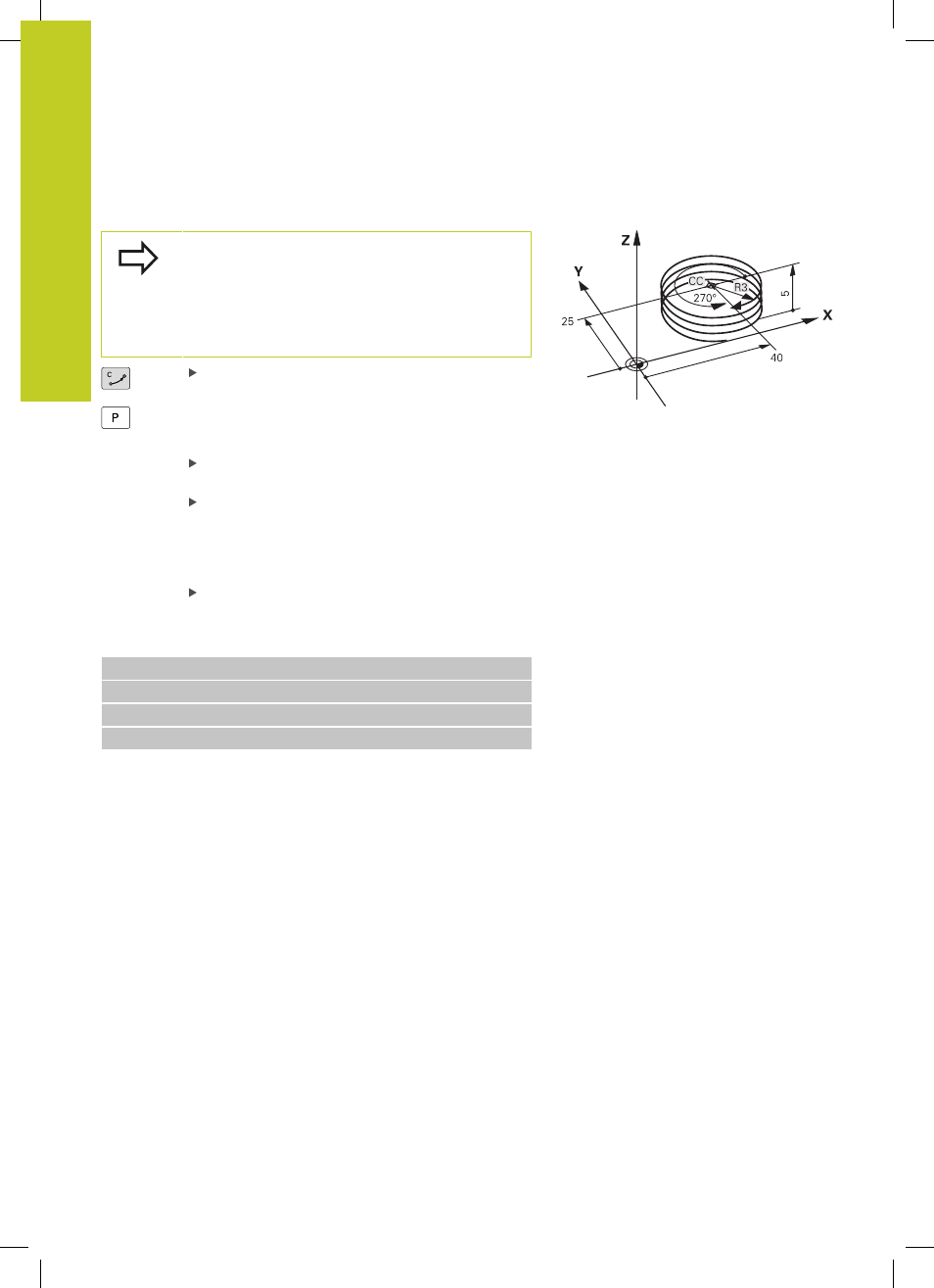

Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
