Programmation : programmer les contours
6.3 Aborder et quitter le contour
6
212
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

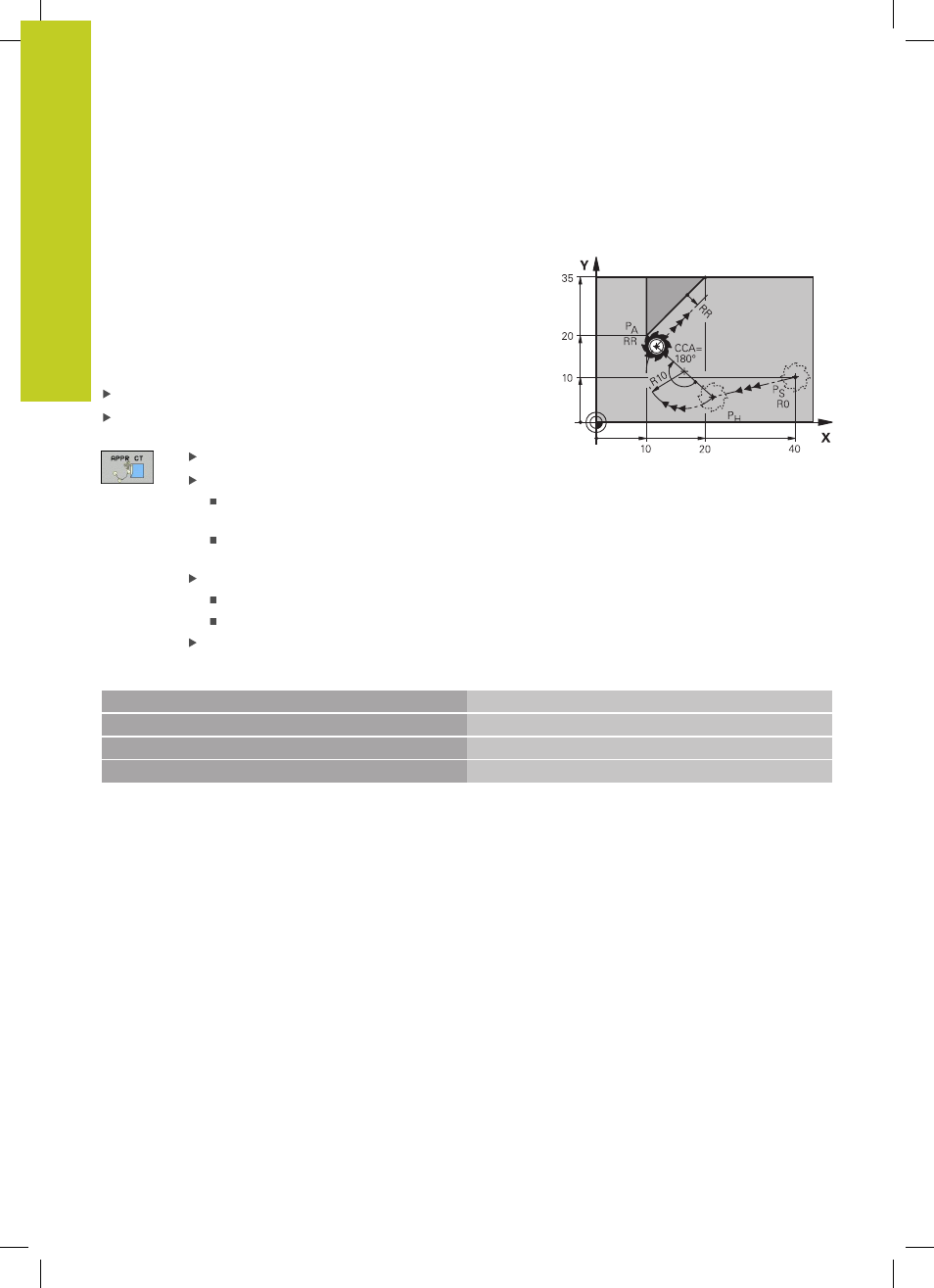

Approche par une trajectoire circulaire avec
raccordement tangentiel:
APPR CT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. En partant de là, le premier point du contour
PA est accosté avec une trajectoire circulaire tangente au premier
élément.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et
l'angle au centre
CCA. Le sens de rotation de la trajectoire circulaire
dépend du sens d'usinage du premier élément.
Fonction de contournage au choix: Aborder le point initial P
S
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
CT :
Coordonnées du premier point du contour P
A
Rayon R de la trajectoire circulaire
Approche du côté de la correction d'outil :
Entrer R toujours en positif.
Aborder à partir du côté de la pièce : Entrer R
toujours en négatif.
Angle au centre CCA de la trajectoire circulaire
CCA doit toujours être positif.
Valeur d’introduction max. 360°
Correction de rayon
RR/RL pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
Aborder PS sans correction de rayon
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
PA avec correction de rayon RR, rayon R=10
9 L X+20 Y+35
Point final du premier élément du contour
10 L ... Elément de contour suivant
