Traiter les fichiers DXF (option de logiciel) 7.1
7
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
265
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran les différentes
informations de l'élément de contour que vous avez sélectionné en
dernier dans la fenêtre de gauche ou de droite.
Droite, point final des droites et, en plus, point de départ des
droites en gris
Cercle, arc de cercle, centre du cercle, point final du cercle et
sens de rotation Avec en plus, en grisé, le point de départ et le
rayon du cercle
Sélectionner un contour pour une opération de tournage
Le convertisseur DXF vous permet également de sélectionner des
contours pour une opération d'usinage. Avant de choisir un contour
de tournage, vous devez définir le point d'origine au centre de
rotation. Si vous sélectionnez un contour de tournage, le contour
est enregistré avec les coordonnées Z et X. Tous les valeurs de
coordonnées de X pour les contours de tournage sont émises
comme valeurs de diamètre, autrement dit les cotes du dessin
sont doublées pour l'axe X. Tous les éléments de contour situés
en dessous du centre de rotation ne sont pas sélectionnables et
apparaissent en gris.
Sélectionner le mode de sélection du contour de
tournage : La TNC affiche alors uniquement les
éléments au-dessus du centre de rotation qui
peuvent être sélectionnés
Avec le bouton gauche de la souris, sélectionnez
les éléments de contours de votre choix : La TNC
affiche les éléments de contour sélectionnés en
bleu et affiche les éléments sélectionnés avec
un symbole (cercle ou droite) dans la fenêtre de
gauche.

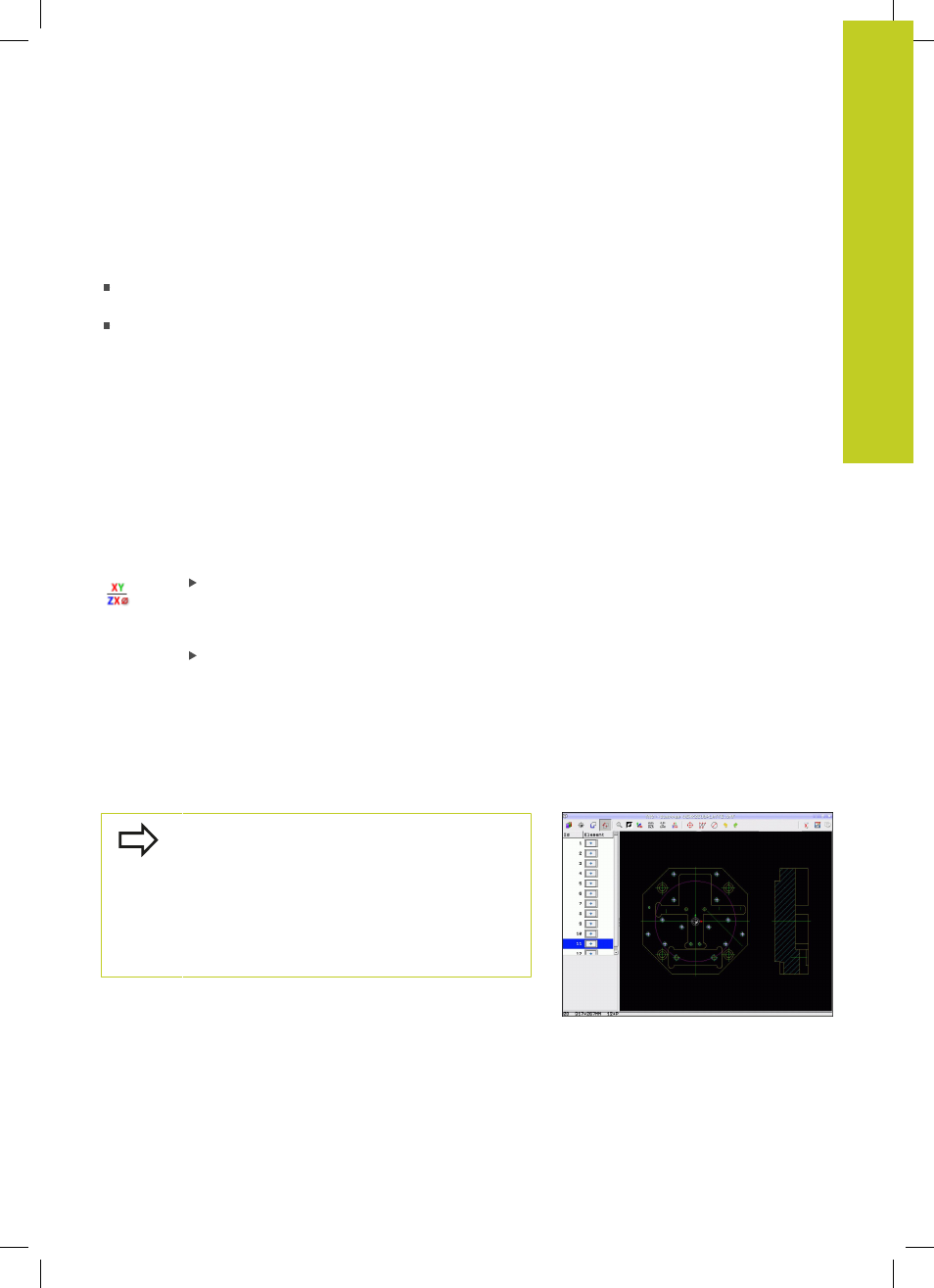

Sélectionner et mémoriser les positions d'usinage
Pour sélectionner des positions d'usinage, vous
devez utiliser le pavé tactile du clavier de la TNC ou
bien une souris raccordée au port USB.
Si les positions à sélectionner sont très proches les
unes des autres, utiliser la fonction zoom.
Si nécessaire, définir la configuration par défaut
de manière à ce que la TNC affiche les trajectoires
d'outil, voir "Configuration par défaut", Page 256.
