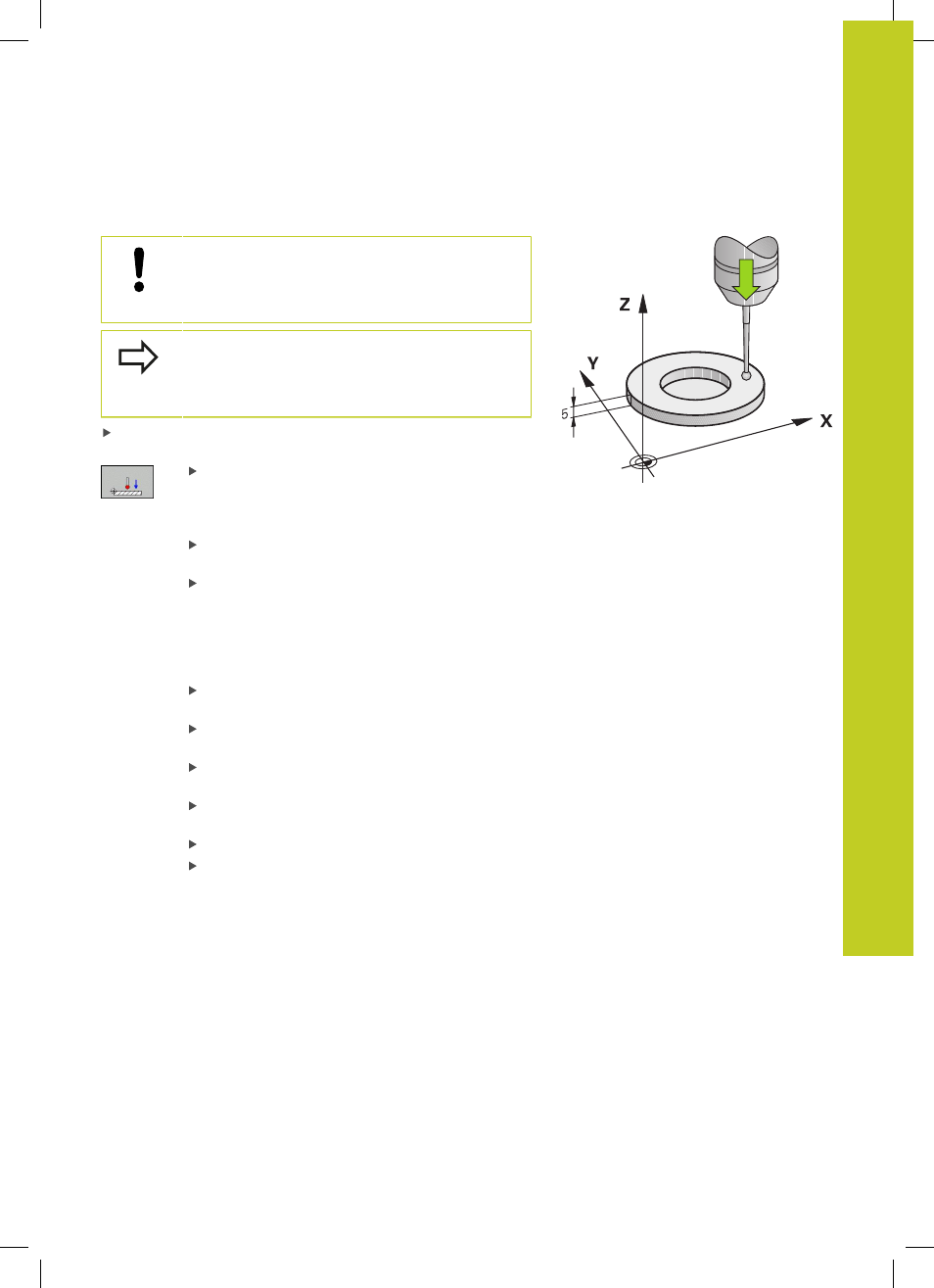

Etalonnage de la longueur effective
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La longueur effective du palpeur se réfère toujours
au point d'origine de l'outil. En règle générale, le
constructeur de la machine initialise le point d'origine
de l'outil sur le nez de la broche.
Initialiser le point de référence dans l’axe de broche de manière
à avoir pour la table de la machine: Z=0.
Sélectionner la fonction d'étalonnage pour la
longueur du palpeur : Appuyer sur la softkey
ETAL.
L. La TNC affiche une fenêtre de menu présentant
des champs de saisie
Référence pour la longueur : Entrer la hauteur de
la bague de réglage
Nouvel angle de broche étalonné : Angle de
broche avec lequel l'étalonnage est exécuté.
La TNC utilise par défaut la valeur CAL_ANG
contenue dans le tableau des palpeurs. Si vous
changez la valeur, la TNC mémorise la valeur dans
le tableau des palpeurs lors de l'étalonnage.
Déplacer le palpeur très près de la surface de la
bague de réglage
Si nécessaire, modifier le sens du déplacement :
appuyer sur la softkey ou sur les touches fléchées
Palper la surface: Appuyer sur la touche START
externe
Vérifier les résultats (modifier les valeurs si
nécessaire)
Appuyer sur la softkey
OK pour valider les valeurs
Appuyer sur la softkey
FIN pour quitter la fonction
d'étalonnage
