La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12.2
12
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
433

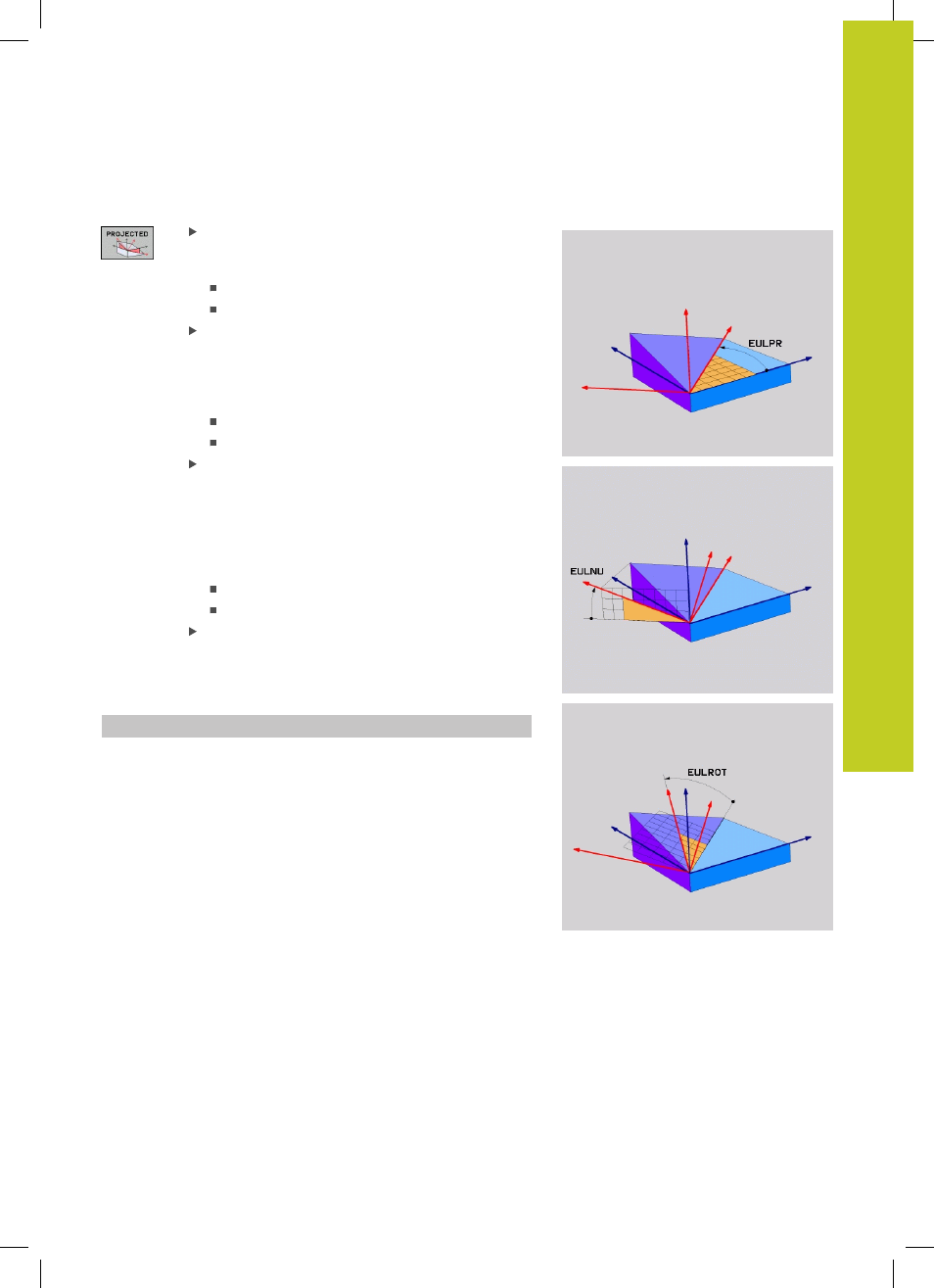

Paramètres à introduire
Angle rot. plan coord. princip.?: Angle de
rotation
EULPR autour de l'axe Z (cf. figure en haut
et à droite) Remarque :
Plage de saisie de -180.0000° à 180.0000°
L'axe 0° est l'axe X.
Angle d'inclinaison de l'axe d'outil?: Angle
d'inclinaison
EULNUT du système de coordonnées
autour de l'axe X qui a subi une torsion de l'axe X
de la valeur de l'angle de précession (voir Figure
au centre à droite). Remarque :
Plage de saisie de 0° à 180.0000°
L'axe 0° est l'axe Z.
Angle ROT du plan incliné? : Rotation EULROT
du système de coordonnées incliné autour de
l'axe incliné Z (par analogie, correspond à une
rotation avec le cycle 10 ROTATION). Avec l'angle
de rotation, vous pouvez déterminer de manière
simple le sens de l'axe X dans le plan d'usinage
incliné (voir figure en bas et à droite). Remarque :
Plage de saisie de 0° à 360.0000°
L'axe 0° est l'axe X.
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement
de la fonction PLANE", Page 441
Séquence CN
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
