Contournage : programmation flexible de contours FK
6.6
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
247

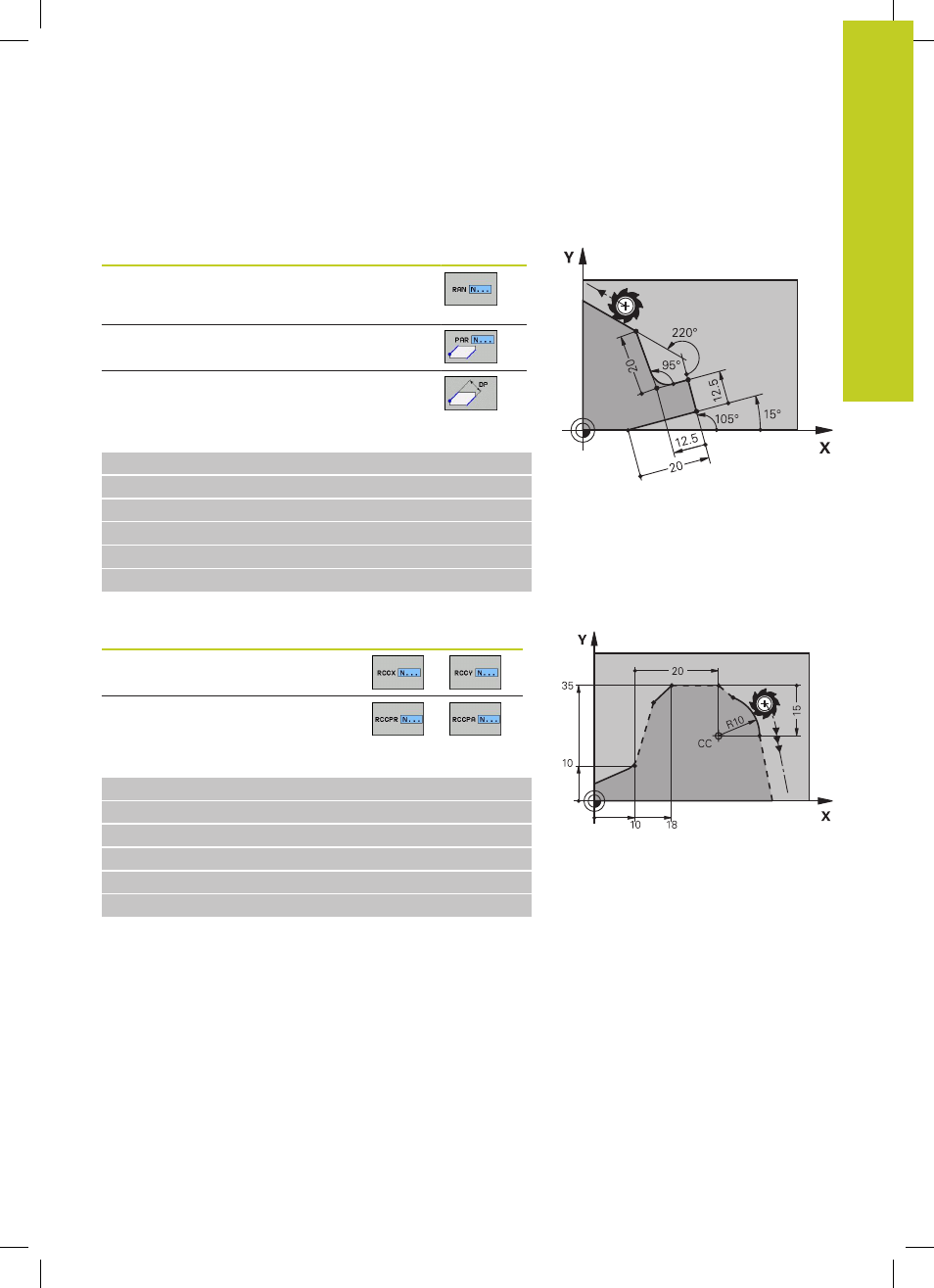

Rapport relatif à la séquence N : Sens et distance de l'élément de
contour
Données connues
Softkey
Angle entre droite et autre élément de contour ou
entre la tangente à l'arc de cercle en entrée et un
autre élément du contour
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour
parallèle
Exemple de séquences CN
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Rapport relatif à la séquence N : Centre de cercle CC
Données connues
Softkey
Coordonnées cartésiennes du centre
de cercle se référant à la séquence N
Coordonnées polaires du centre de
cercle se référant à la séquence N
Exemple de séquences CN
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
