12.6 Correction d'outil tridimensionnelle
(option de logiciel 2)
Introduction

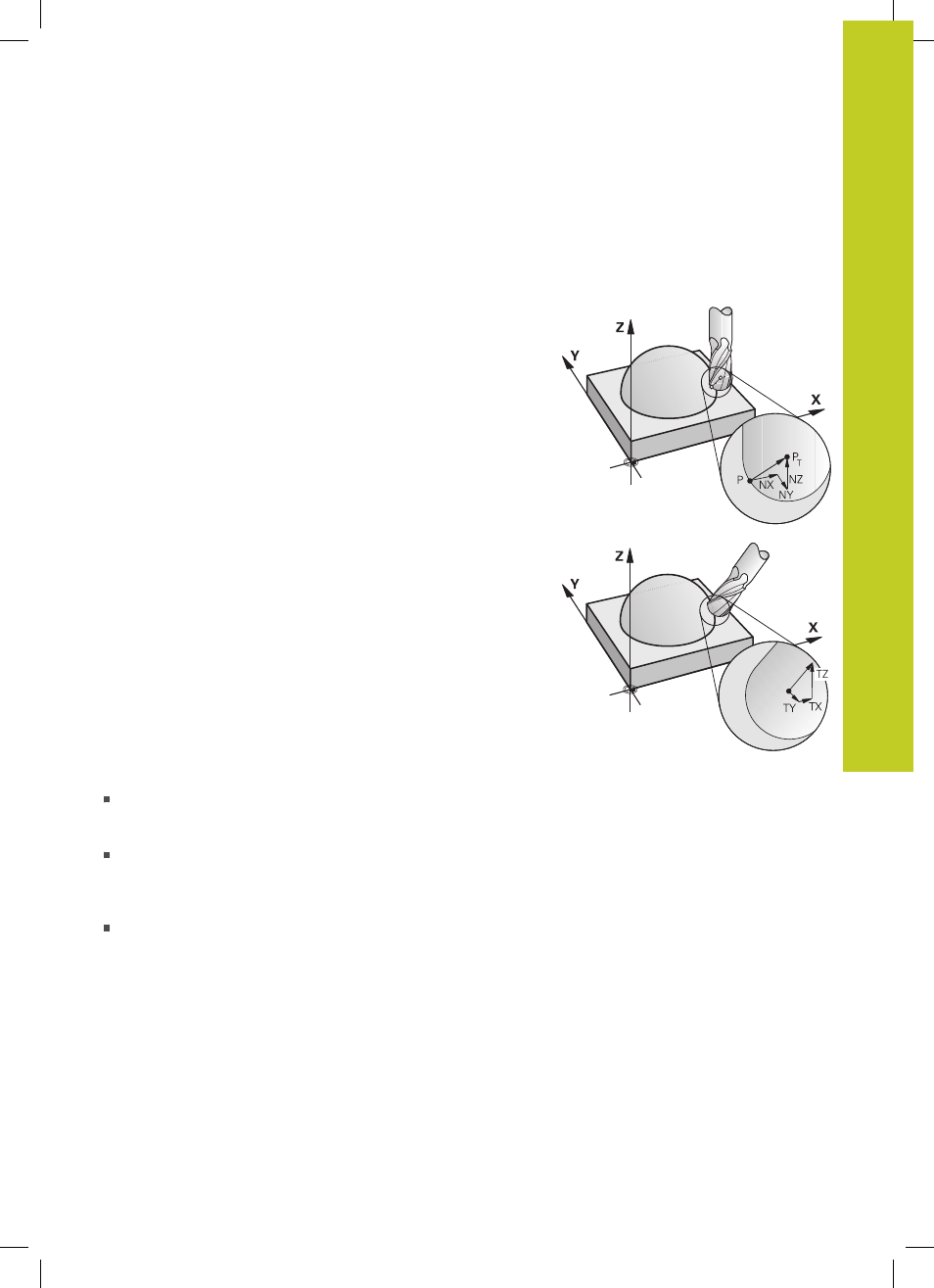

La TNC peut appliquer une correction d'outil tridimensionnelle
(correction 3D) sur des séquences linéaires. En plus des
coordonnées X, Y et Z du point final de la droite, ces séquences
doivent contenir également les composantes NX, NY et NZ du
vecteur normal à la surface, voir "Définition d'un vecteur normé",
Page 462.
Si vous souhaitez appliquer une orientation d'outil, ces séquences
doivent contenir en plus un vecteur normé avec les composantes
TX, TY et TZ qui définissent l'orientation de l'outil, voir "Définition
d'un vecteur normé", Page 462.
Un système FAO doit calculer le point final de la droite, les
composantes de la normale à la surface ainsi que les composantes
d'orientation de l'outil.
Possibilités d'utilisation
Usinage avec des outils dont les dimensions ne correspondent
pas à celles utilisées par le système CFAO (correction 3D sans
définition de l'orientation d'outil)
Fraisage en bout : correction de la géométrie de la fraise dans
la direction des normales de surface (correction 3D sans et
avec définition de l'orientation d'outil). L'usinage est réalisé en
premier lieu avec le bout de l'outil
Fraisage en roulant : correction du rayon de la fraise,
perpendiculaire au sens de l'outil (correction de rayon
tridimensionnelle avec définition de l'orientation d'outil).
L'usinage est réalisé en premier lieu avec la périphérie de l'outil
