Contournage : coordonnées cartésiennes 6.4
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
221

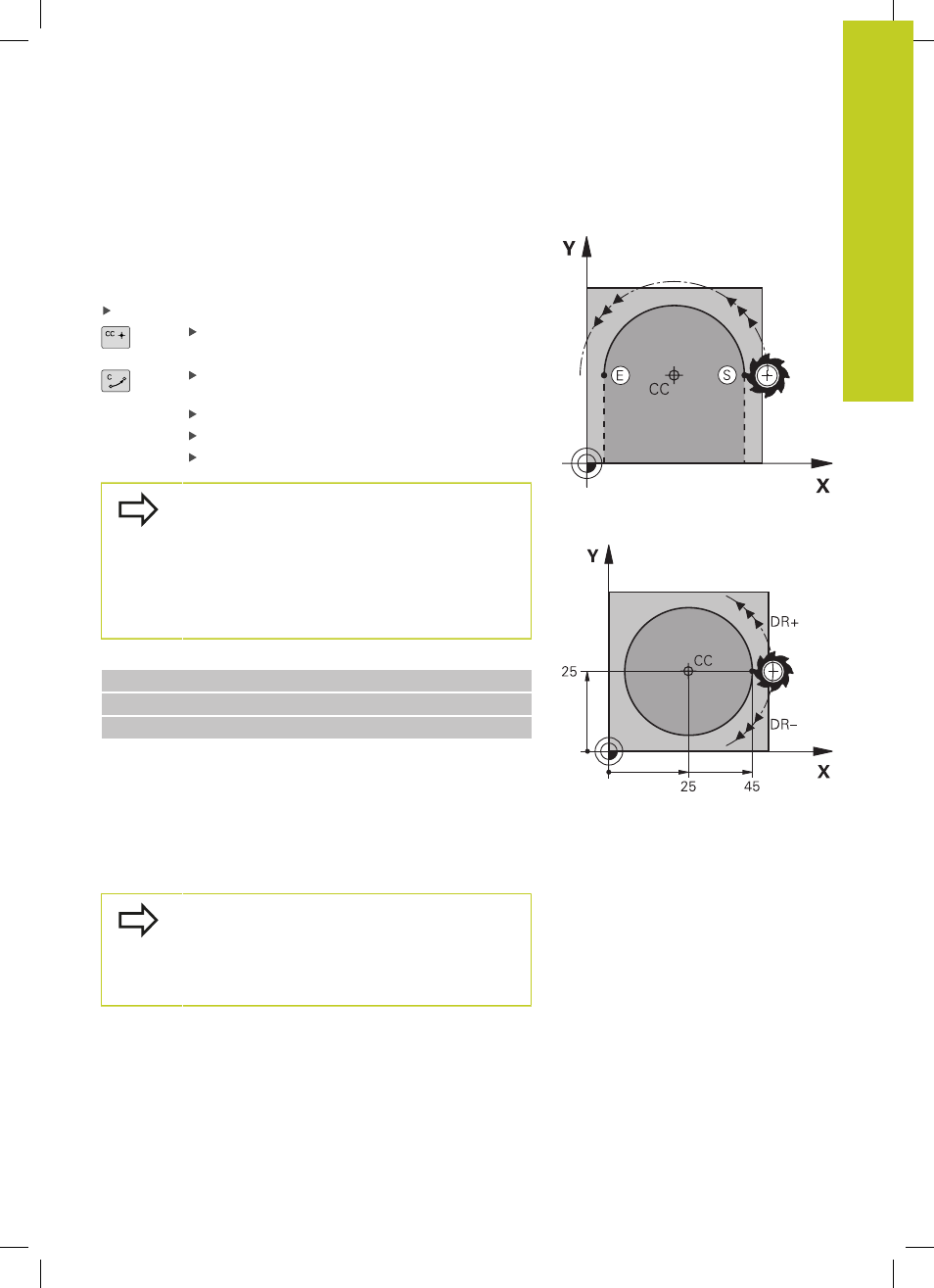

Trajectoire circulaire
C autour du centre de cercle CC
Définissez le centre de cercle
CC avant de programmer la
trajectoire circulaire. La dernière position d'outil programmée
devant la trajectoire circulaire correspond au point de départ de la
trajectoire circulaire.
Déplacer l’outil sur le point initial de la trajectoire circulaire
Entrer les
coordonnées du point central du cercle
Introduire les coordonnées du point final de l'arc
de cercle, si nécessaire :
Sens de rotation DR
Avance F
Fonction auxiliaire M
La TNC exécute normalement les déplacements
circulaires dans le plan d'usinage actif. Si vous
programmez des cercles qui ne sont pas situés dans
le plan d'usinage actif, par exemple
C Z... X... DR+
avec l'axe d'outil Z et avec pivotement simultané du
déplacement, la TNC décrit un cercle dans l'espace,
par conséquent un cercle sur trois axes (option de
logiciel 1).
Exemple de séquences CN
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles
du point de départ.
Le point de départ et le point final du déplacement
circulaire doivent être sur la trajectoire circulaire.
Tolérance d'introduction : jusqu'à 0.016 mm (réglable
avec le paramètre machine
circleDeviation)
Plus petit cercle réalisable par la TNC : 0.0016 µm.
