Programmer un contour simple

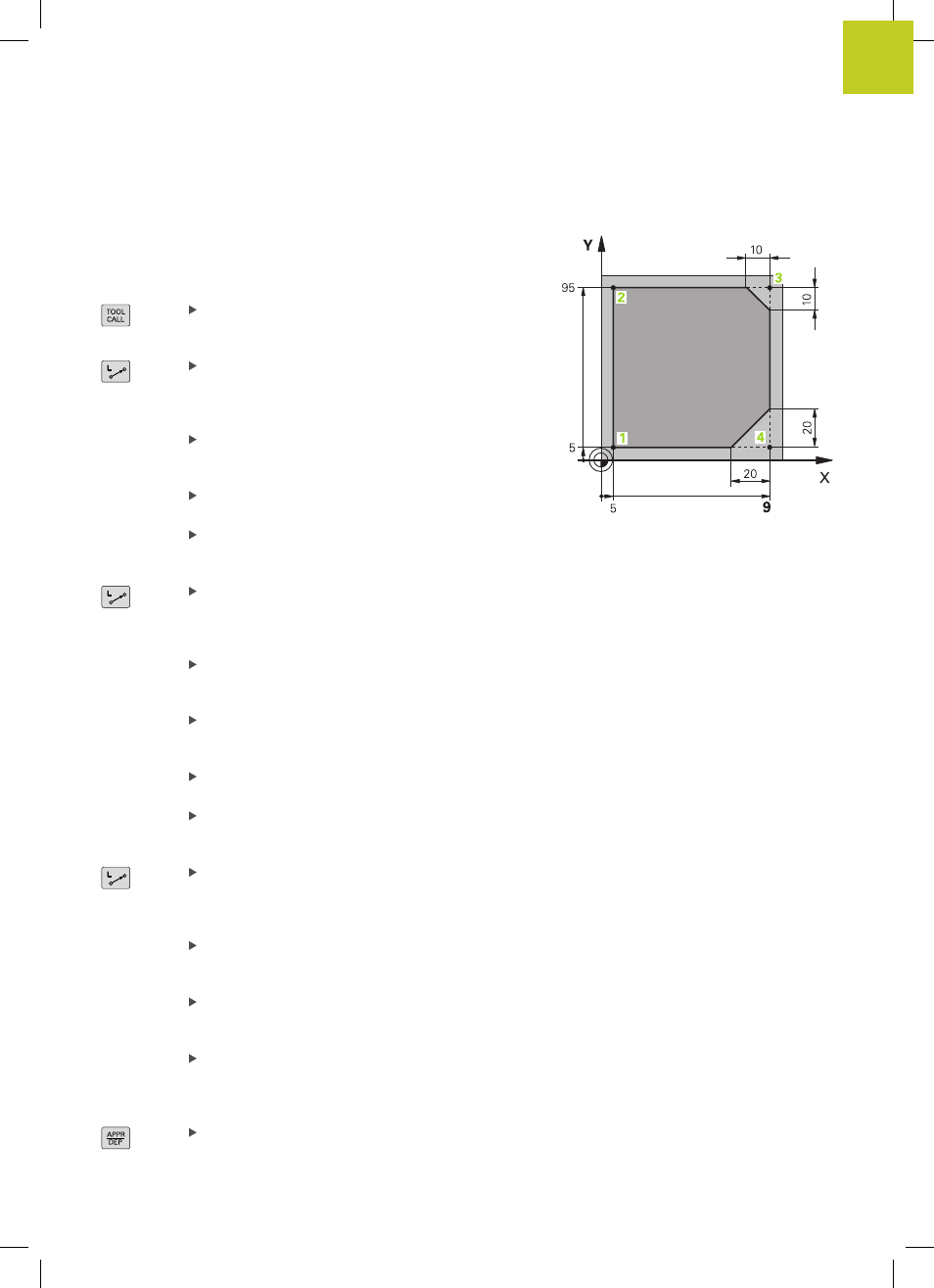

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler outil : Entrez les données d'outil. Validez
chaque fois votre saisie avec la touche
ent. Ne pas
oublier l'axe d'outil.
Dégager un outil : Appuyez sur la touche d'axe
orange
Z pour un dégagement dans l'axe d'outil
et indiquez la valeur de la position à approcher, par
exemple 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche : Ne pas activer la correction de
rayon
Valider
Avance F=? avec la touche ENT :
Déplacement en rapide (
FMAX)
Valider
Fonction auxiliaire M? avec la touche
END : La TNC mémorise la séquence de
déplacement indiquée.
Prépositionner l'outil dans le plan d'usinage :
Appuyez sur la touche d'axe orange
X et indiquez
la valeur de la position à approcher, par exemple
-20.
Appuyez sur la touche d'axe orange Y et indiquez
la valeur de la position à approcher, par exemple
-20. Confirmer avec la touche ENT
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche
ENT : N'activer aucune correction
de rayon
Valider
Avance F=? avec la touche ENT :
Déplacement en rapide (
FMAX)
Valider
Fonction auxiliaire M? avec la touche
END : La TNC mémorise la séquence de
déplacement indiquée.
Amener l'outil à la profondeur : Appuyez sur la
touche d'axe orange et indiquez la valeur de la
position à approcher, par exemple -5. Valider avec
la touche
ENT.
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche
ENT : N'activer aucune correction
de rayon
Avance F=? Indiquer l'avance de positionnement,
par exemple 3000 mm/min et valider avec la
touche
ENT.
Fonction auxiliaire M? Activer la broche et
l'arrosage, par exemple
M13 et valider avec la
touche END : La TNC mémorise la séquence de
déplacement indiquée.
Approcher le contour : Appuyez sur la touche
APPR/DEP : La TNC affiche la barre de softkeys
avec les fonctions d'approche et de sortie.
