Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
220
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

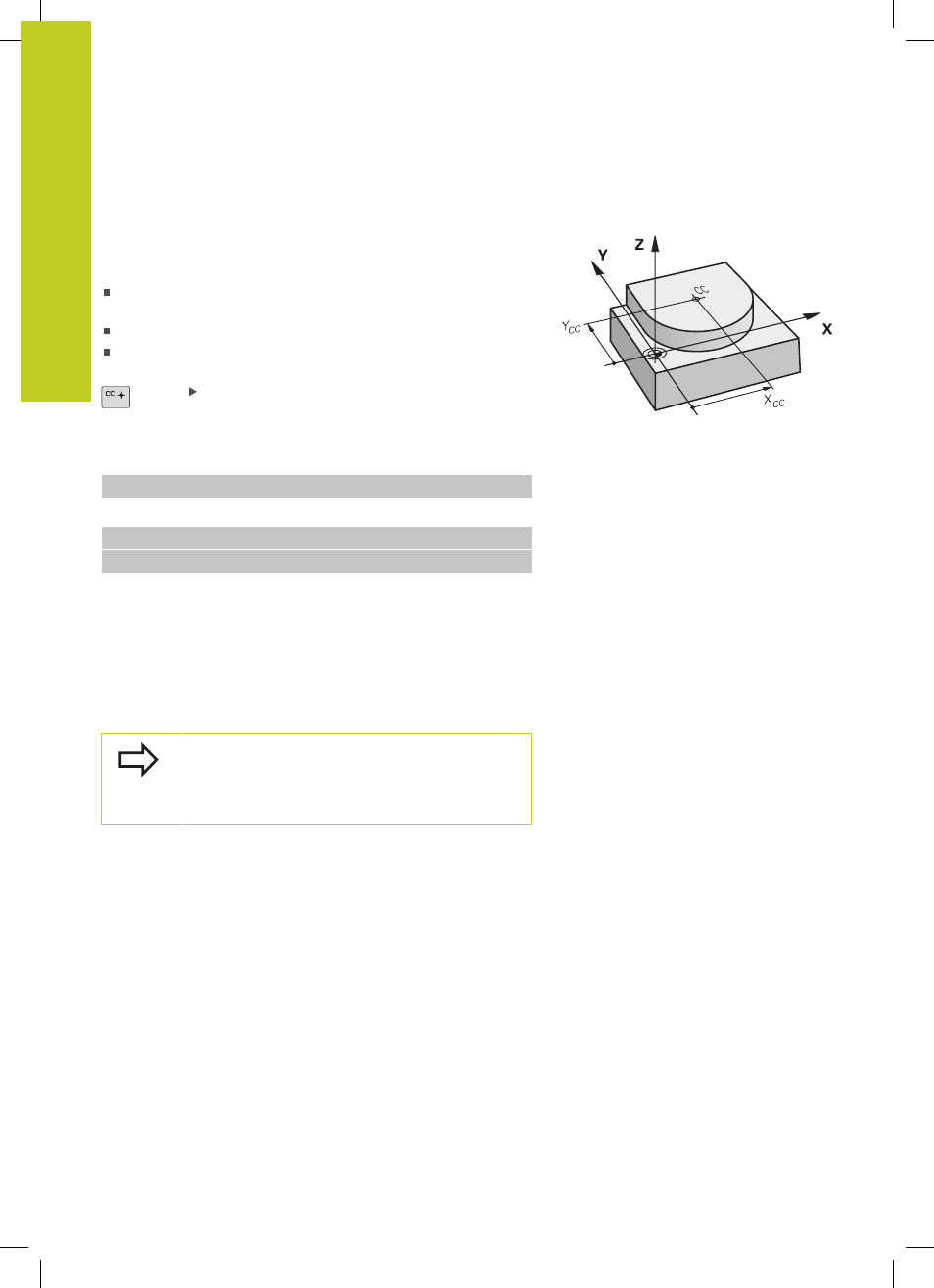

Centre de cercle CC
Vous définissez le centre du cercle des trajectoires circulaires que
vous programmez avec la touche C (trajectoire circulaire C), ou .
Pour cela :
introduisez les coordonnées cartésiennes du centre du cercle
dans le plan d'usinage ou
validez la dernière position programmée ou
Valider les coordonnées avec la touche " Validation de la
position effective"
Introduire les coordonnées du centre de cercle
ou, pour valider la dernière position programmée,
N'entrer Aucune coordonnée
Exemple de séquences CN
5 CC X+25 Y+25
ou
10 L X+25 Y+25
11 CC
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure.
Validité
Le centre du cercle reste valable jusqu'à ce que vous programmiez
un nouveau centre de cercle.
Introduire le centre de cercle en incrémental
Une coordonnée en incrémental du centre du cercle se réfère
toujours à la dernière position d'outil programmée.
Avec
CC, vous désignez une position de centre de
cercle : l'outil ne se déplace pas à cette position.
Le centre du cercle sert également de pôle pour les
coordonnées polaires.
