Graphiques 17.1
17
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
573

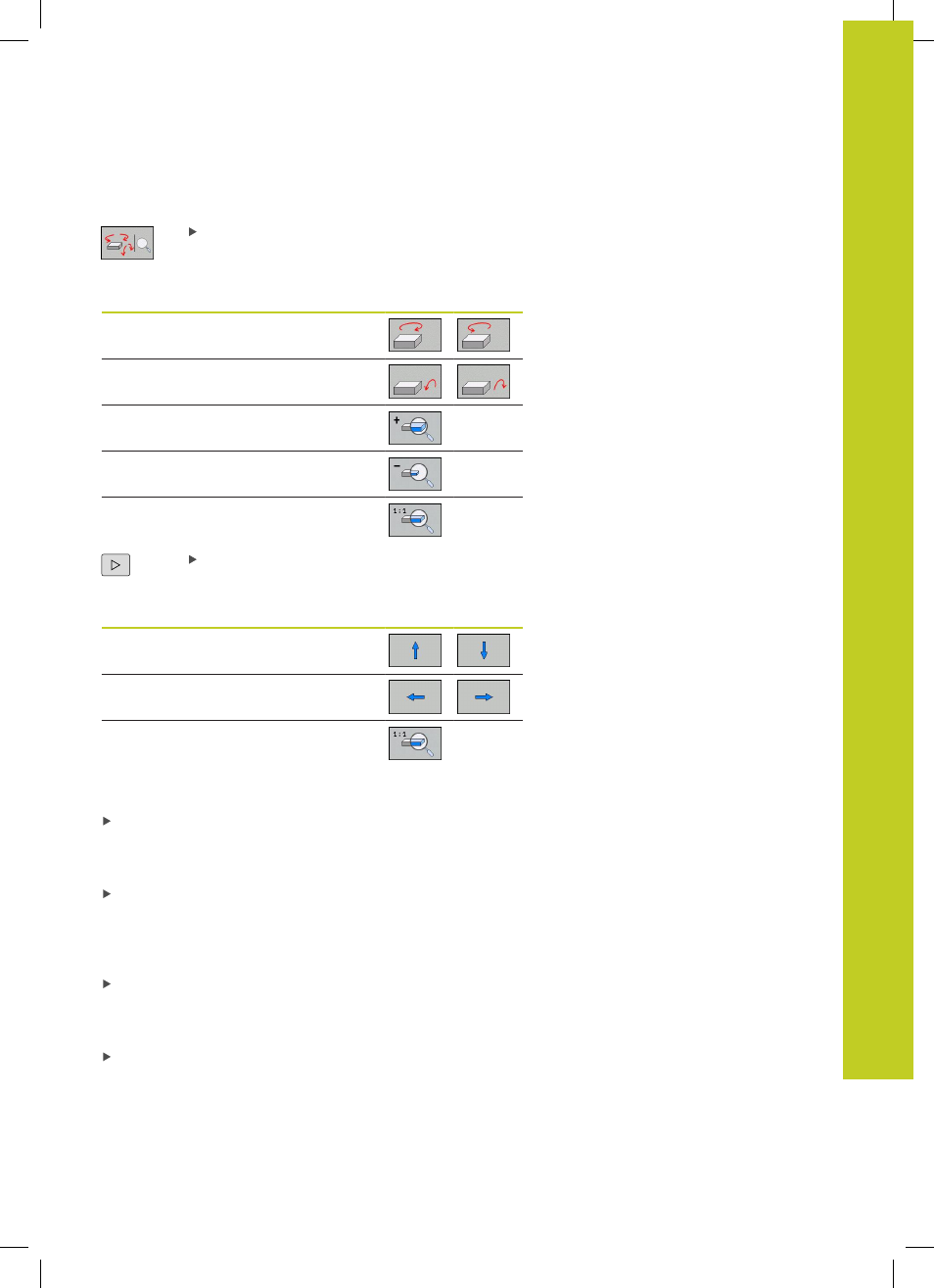

faire pivoter, agrandir/réduire et décaler la représentation 3D
Sélectionner les fonctions de rotation et agrandir/
réduire la pièce : La TNC affiche les softkeys
suivantes
Fonction Softkeys
Rotation verticale de l'affichage par pas
de 5°
Rotation horizontale de l'affichage par
pas de 5°
Agrandir progressivement la
représentation
Réduire progressivement la
représentation
Réinitialiser l'affichage à la dimension
initiale
Commuter la barre de softkeys
Fonction Softkeys
Déplacer la représentation vers le haut et
vers le bas
Déplacer la représentation vers la gauche
et vers la droite
Réinitialiser l'affichage à la position
initiale
Si vous avez connecté une souris à votre TNC, vous pouvez aussi
l'utiliser pour exécuter les fonctions décrites précédemment :
Rotation dans l'espace du graphique affiché : maintenir
enfoncée la touche droite de la souris et déplacer la souris.
Lorsque vous relâchez la touche droite de la souris, la TNC
affiche la pièce avec l'orientation définie
Décalage du graphique affiché : maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La
TNC décale la pièce dans le sens correspondant. Lorsque vous
relâchez la touche centrale de la souris, la TNC affiche la pièce à
la position définie
Pour agrandir une zone donnée avec la souris, sélectionner la
zone de zoom en maintenant le bouton gauche de la souris
enfoncé. Lorsque vous relâchez la touche gauche de la souris, la
TNC affiche la zone agrandie de la pièce
Zoom rapide avec la souris : tourner la molette de la souris en
avant ou en arrière
