Programmation : outils
5.2 Données d'outils
5
166
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
5.2 Données d'outils
Conditions requises pour la correction d'outil
Les coordonnées des contournages se programment généralement
conformément aux cotes de la pièce définies dans le dessin. Pour
que la TNC calcule la trajectoire du centre de l'outil et soit en
mesure d'exécuter une correction d'outil, vous devez introduire la
longueur et le rayon de chaque outil utilisé.
Vous pouvez introduire les données d'outils soit directement dans
le programme avec la fonction
TOOL DEF, soit séparément dans les
tableaux d'outils. Si vous introduisez les données d'outils dans les
tableaux, vous disposez d'autres informations sur les outils. Lors
de l'exécution du programme d'usinage, la TNC tient compte de
toutes les informations programmées.
Numéro d'outil, nom d'outil
Chaque outil est identifié avec un numéro compris entre 0 et 32767.
Si vous travaillez avec les tableaux d’outils, vous pouvez en plus
donner des noms aux outils. La taille des noms d'outils ne doit pas
excéder 32 caractères.
L’outil numéro 0 est défini comme outil zéro. Il a pour longueur
L=0 et pour rayon R=0. Dans le tableau d'outils, vous devez
également définir l'outil T0 avec L=0 et R=0.

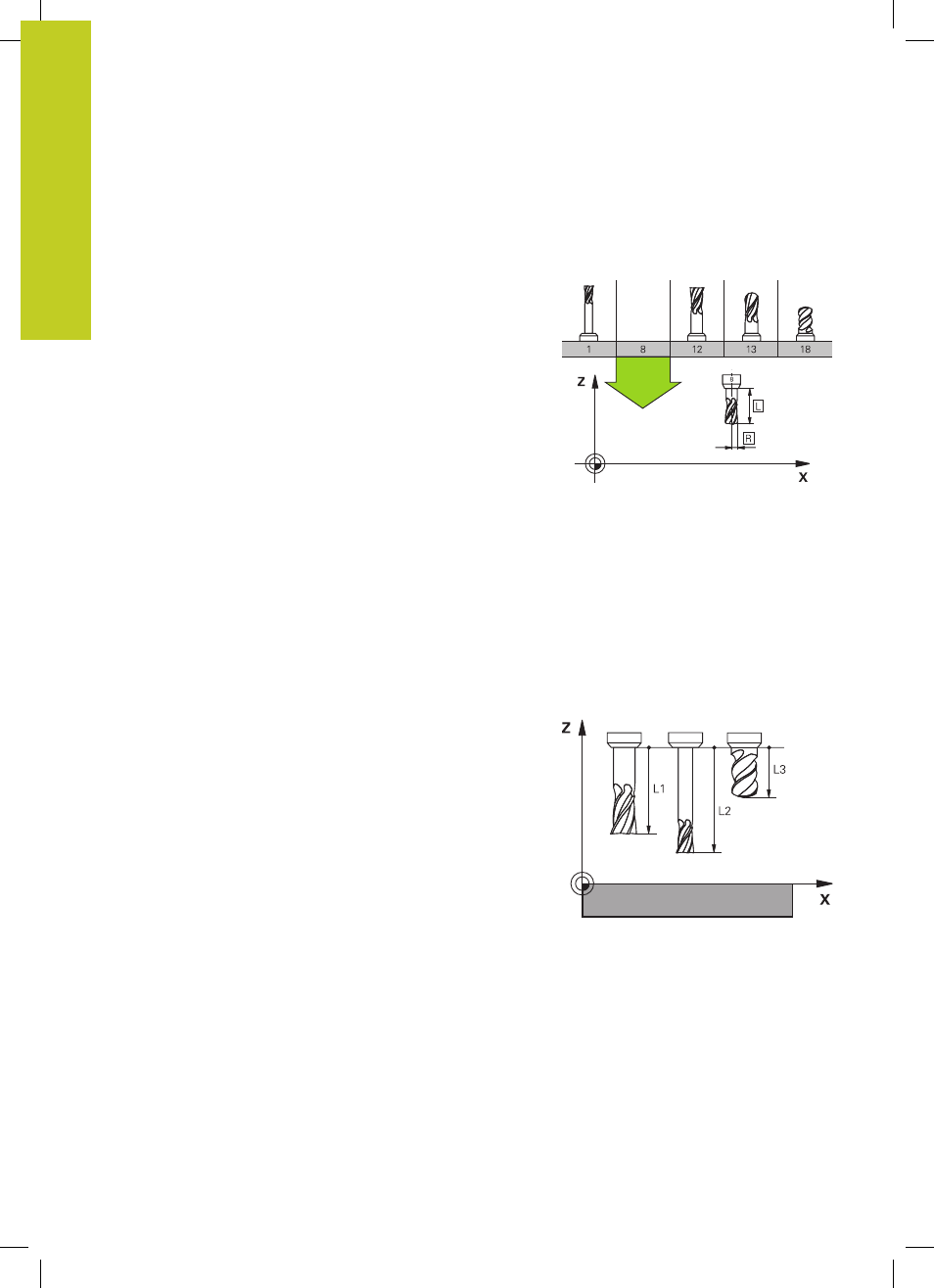

Longueur d'outil L
Par principe, introduisez systématiquement la longueur d'outil L en
donnée absolue par rapport au point de référence de l'outil. Pour
de nombreuses fonctions avec un usinage multiaxes, la TNC doit
disposer impérativement de la longueur totale de l'outil.
Rayon d'outil R :
Introduisez directement le rayon d’outil R.
