Programmation : Tournage
14.2 Fonctions de base
(option de logiciel 50)
14
490
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

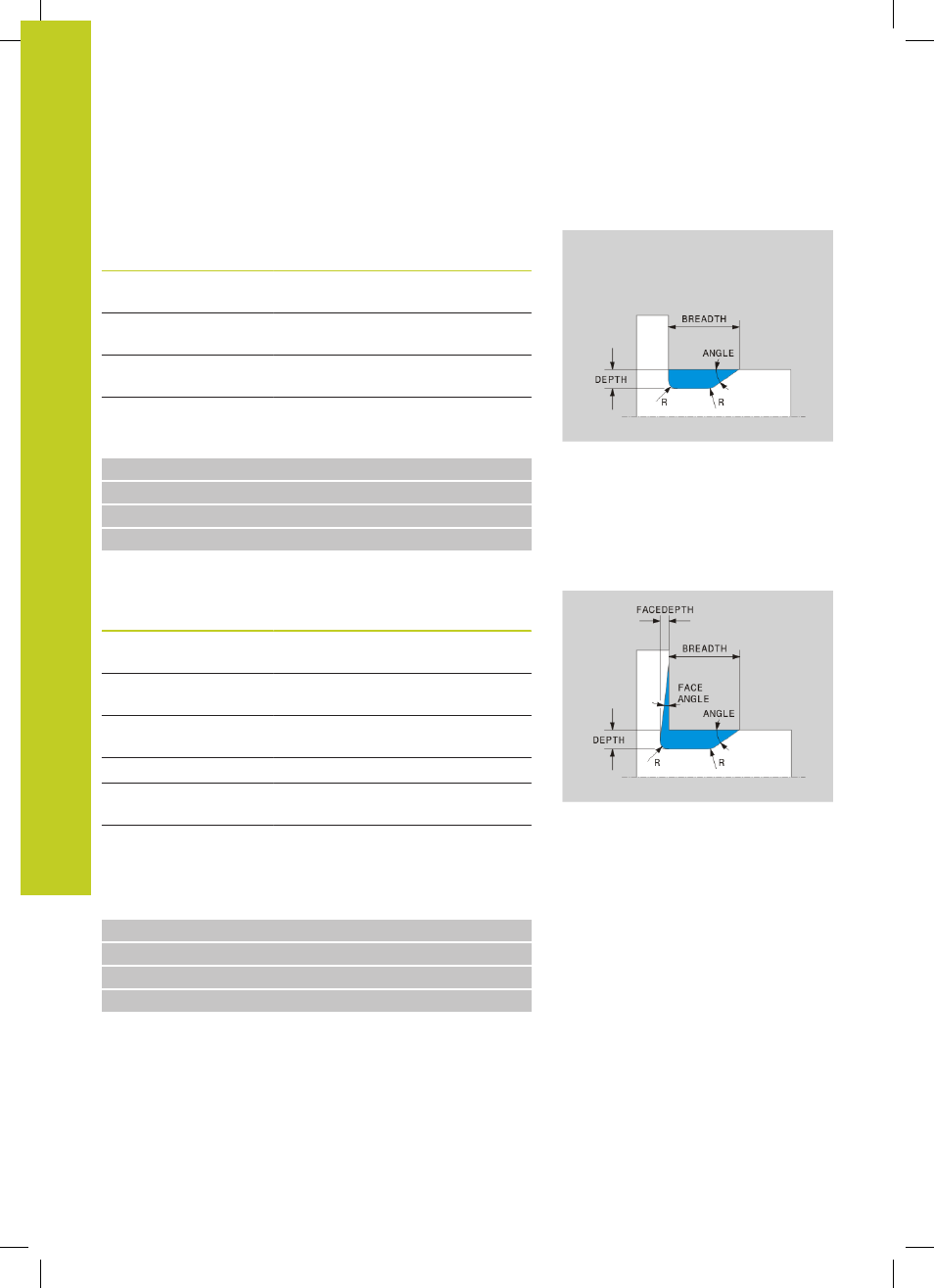

Dégagement DIN 509 UDC TYPE _E
Eléments à introduire dans dégagement DIN 509
UDC TYPE_E
Elément à introduire
Description
Introduction
R
Rayon aux deux angles
du fond
Optionnelle
PROF.
Profondeur de
dégagement
Optionnelle
LARGEUR
Largeur de
dégagement
Optionnelle
ANGLE
Angle du dégagement
Optionnelle
Dégagement : prof. = 2, largeur = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Dégagement DIN 509 UDC TYPE _F
Eléments à introduire pour dégagement DIN 509
UDC TYPE_F
Elément à introduire
Description
Introduction
R
Rayon aux deux angles
du fond
Optionnelle
PROF.
Profondeur de
dégagement
Optionnelle
LARGEUR
Largeur de
dégagement
Optionnelle
ANGLE
Angle du dégagement
Optionnelle
PROF.TRANSV.
Profondeur de la face
transversale
Optionnelle
FACEANGLE
Angle face
transversale?
Optionnelle
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
