Programmation : fonctions spéciales
11.2 Contrôle dynamique anti-collision (option logicielle)
11
388
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

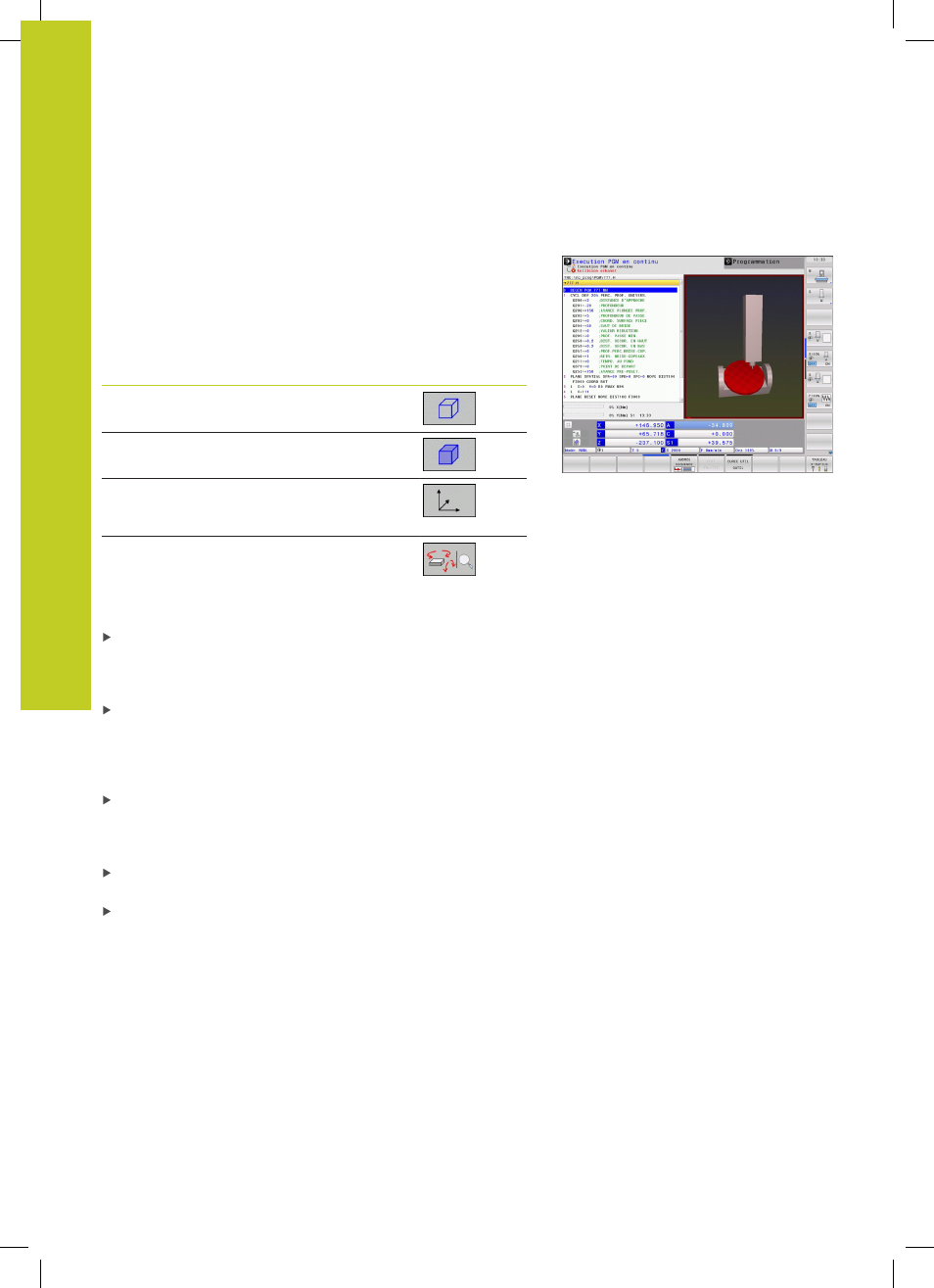

Représentation graphique de la zone protégée
(fonction FCL4)
La touche de partage d'écran vous permet d'afficher en 3D les
corps de collision définis sur votre machine ainsi que les éléments
de serrage étalonnés voir "Exécution de programme en continu et
Exécution de programme pas à pas", Page 74.
En appuyant sur une softkey, vous pouvez également choisir entre
différents modes d'affichage :
Fonction Softkey
Commutation entre le modèle filaire et le
modèle volumique
Commutation entre la représentation
volumique et transparente
Afficher/cacher le système de coordonnées
dû aux transformations dans la description de
cinématique
Fonctions pour tourner, pivoter et zoomer
Vous pouvez également manipuler le graphique avec la souris.
Fonctions disponibles :
Pour faire tourner le modèle 3D : maintenir enfoncée la touche
droite de la souris et déplacer la souris. Lorsque vous relâchez
la touche droite de la souris, la TNC oriente la pièce selon
l'orientation définie
Pour décaler le modèle représenté : maintenir enfoncée la
touche centrale ou la molette de la souris et déplacer la souris.
La TNC décale la pièce dans le sens correspondant. Lorsque
vous relâchez la touche centrale de la souris, la TNC décale la
pièce à la position définie
Pour agrandir une zone donnée en utilisant la souris : maintenir
enfoncée la touche gauche de la souris pour marquer la zone de
zoom rectangulaire. Lorsque vous relâchez la touche gauche de
la souris, la TNC agrandit la zone définie de la pièce
Pour faire un zoom rapide avec la souris : tourner la molette de
la souris en avant ou en arrière
Double-clic de la touche droite de la souris : sélection de la vue
standard
