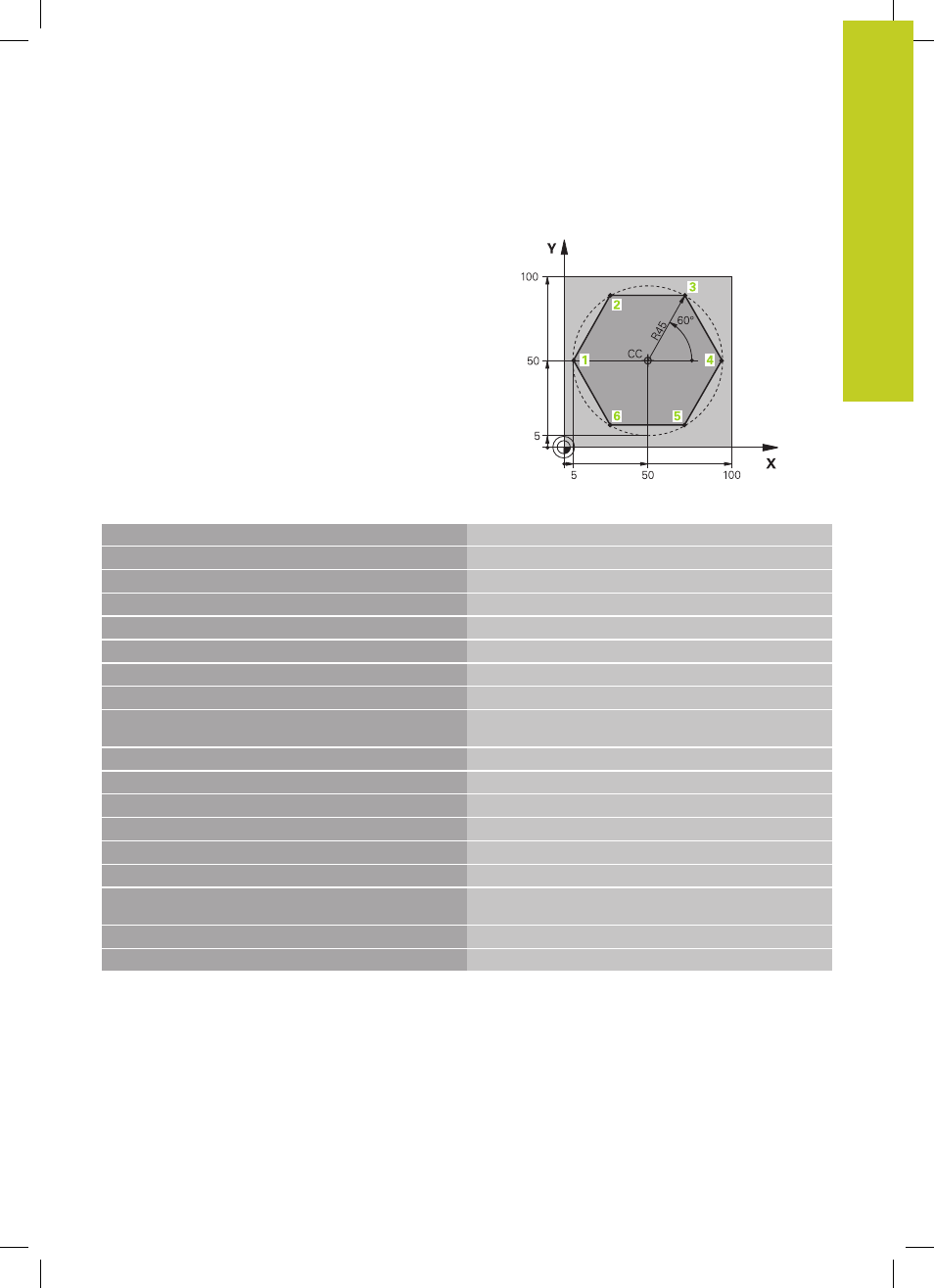

Exemple : déplacement linéaire en polaire
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Appel d'outil
4 CC X+50 Y+50 Définir le point d'origine des coordonnées polaires
5 L Z+250 R0 FMAX
Dégager l'outil
6 LP PR+60 PA+180 R0 FMAX
Prépositionner l’outil
7 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR PLCT PR+45 PA+180 R5 RL F250 Aborder le contour au point 1 sur un cercle avec
raccordement tangentiel
9 LP PA+120
Positionnement au point 2
10 LP PA+60
Aller au point 3
11 LP PA+0 Aller au point 4
12 LP PA-60 Aller au point 5
13 LP PA-120 Aller au point 6
14 LP PA+180 Aller au point 1
15 DEP PLCT PR+60 PA+180 R5 F1000
Quitter le contour sur un cercle avec raccordement
tangentiel
16 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
17 END PGM LINEARPO MM
