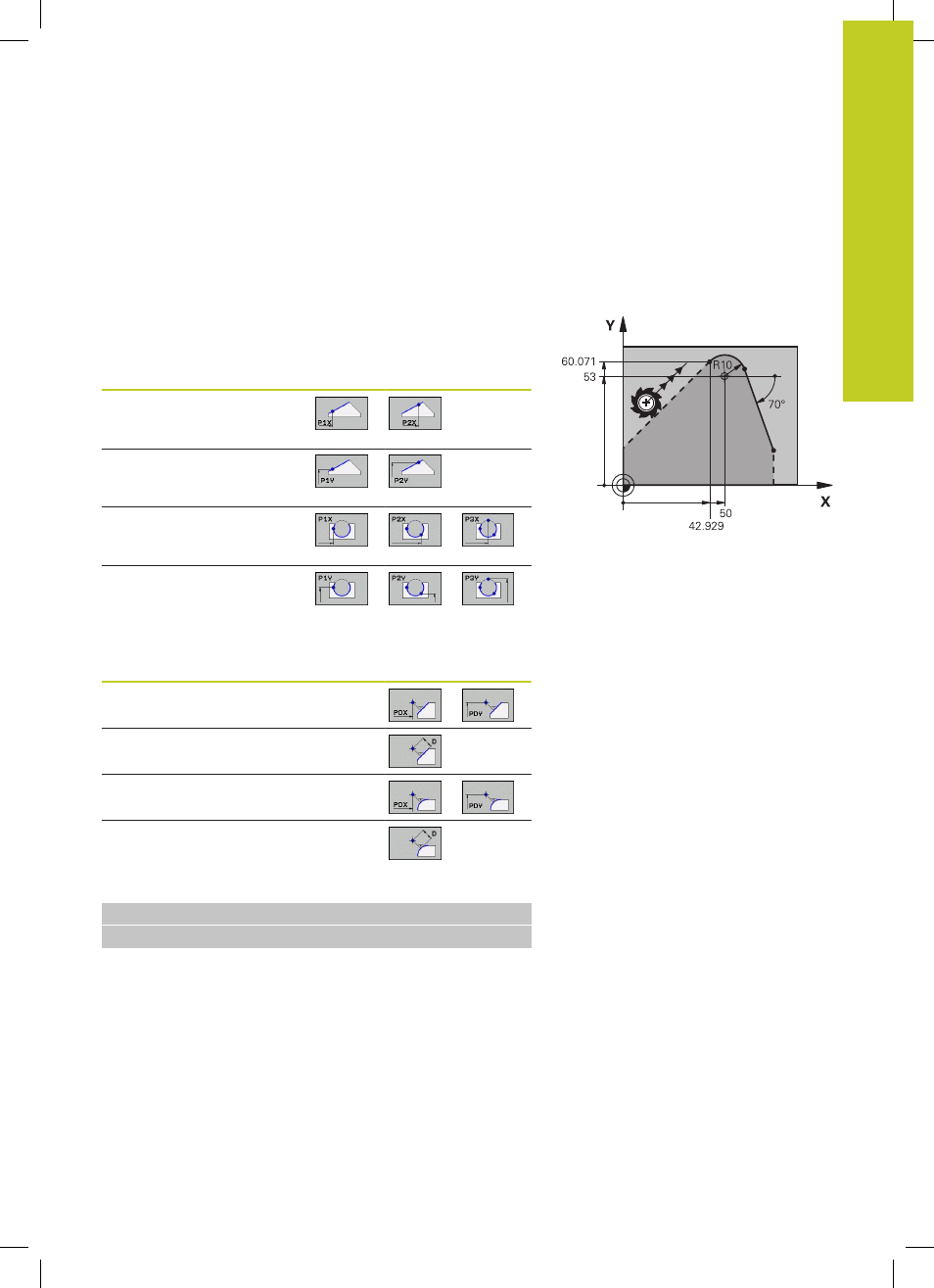

Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou en dehors de celui-ci, aussi bien pour les droites FK que
pour les trajectoires circulaires FK.
Points auxiliaires sur un contour
Les points auxiliaires peuvent se trouver directement sur la droite,
dans le prolongement de celle-ci ou encore directement sur la
trajectoire circulaire.
Données connues
Softkeys
Coordonnée X d'un point
auxiliaire P1 ou P2 d'une
droite
Coordonnée Y d'un point
auxiliaire P1 ou P2 d'une
droite
Coordonnée X d'un point
auxiliaire P1, P2 ou P3 d'une
traj. circulaire
Coordonnée Y d'un point
auxiliaire P1, P2 ou P3 d'une
traj. circulaire
Points auxiliaires en dehors d'un contour
Données connues
Softkeys
Coordonnée X et Y d'un point auxiliaire
proche d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y d'un point auxiliaire à
proximité d'une trajectoire circulaire
Distance entre point auxiliaire et
trajectoire circulaire
Exemple de séquences CN
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
