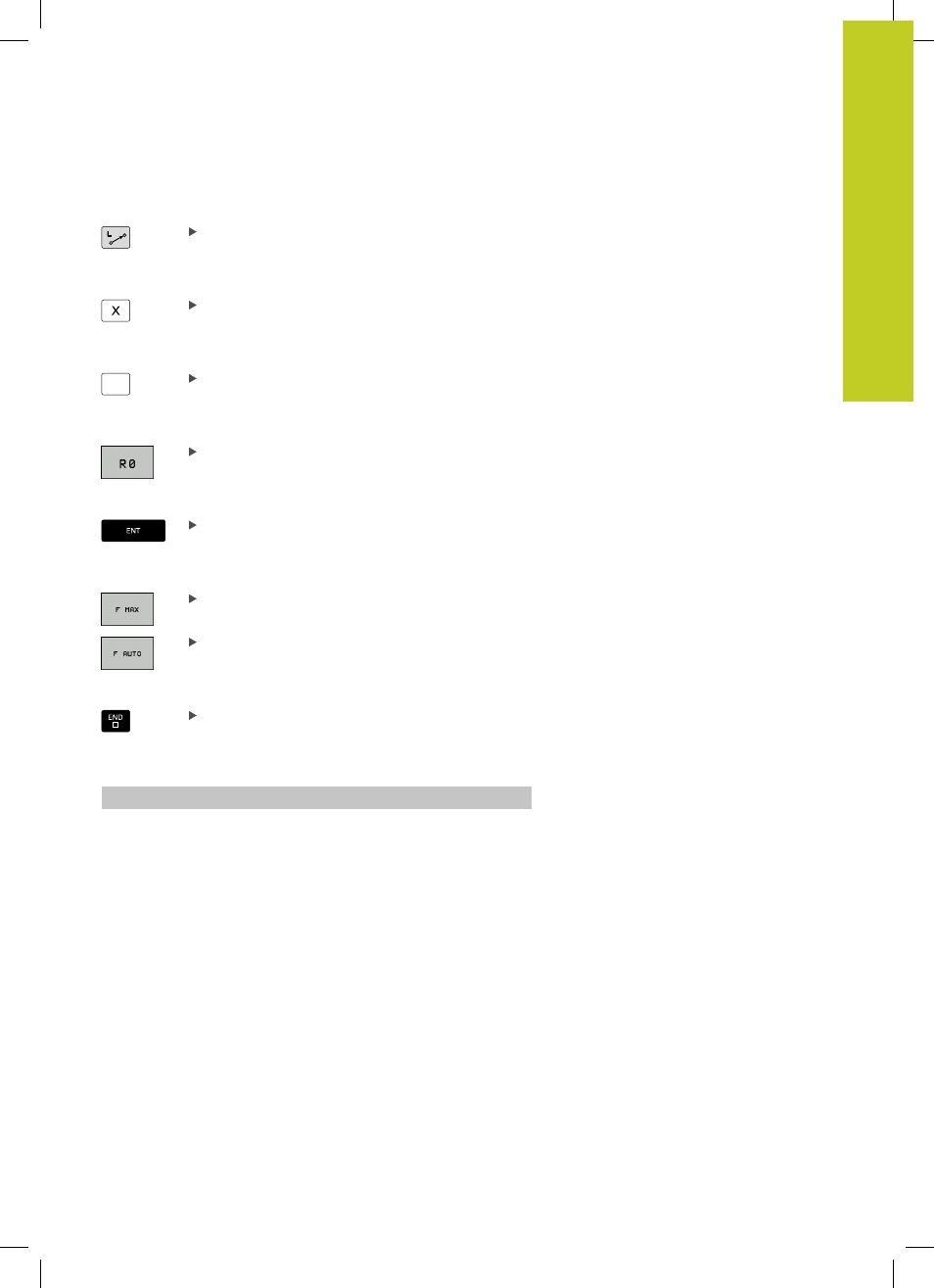

Exemple de programmation d'une droite
Ouvrir le dialogue de programmation : p.ex. Droite
COORDONNEES ?
Introduire les coordonnées du point final de la
droite, p. ex. -20 en X
COORDONNEES ?
Y
Introduire les coordonnées du point final de la
droite, p.ex. 30 en Y, valider avec la touche ENT
CORRECT. RAYON : RL/RR/SANS CORR. ?
Sélectionner la correction de rayon : p.ex., appuyer
sur la softkey
R0, l'outil se déplace sans correction
AVANCE F = ? / F MAX = ENT
Entrer
100 (avance, par exemple 100 mm/min ;
pour la programmation en INCH : 100 correspond
à une avance de 10 pouces/min.) et valider avec la
touche
ENT, ou
Déplacer en rapide : appuyer sur la softkey FMAX
ou
déplacer l'outil à l'avance définie dans la séquence
TOOL CALL
appuyer sur la softkey
F AUTO.
FONCTION AUXILIAIRE M ?
Entrer
3 (fonction supplémentaire, par exemple
M3) et fermer le dialogue avec la touche END
Ligne dans le programme d'usinage
L X-20 Y+30 R0 FMAX M3
