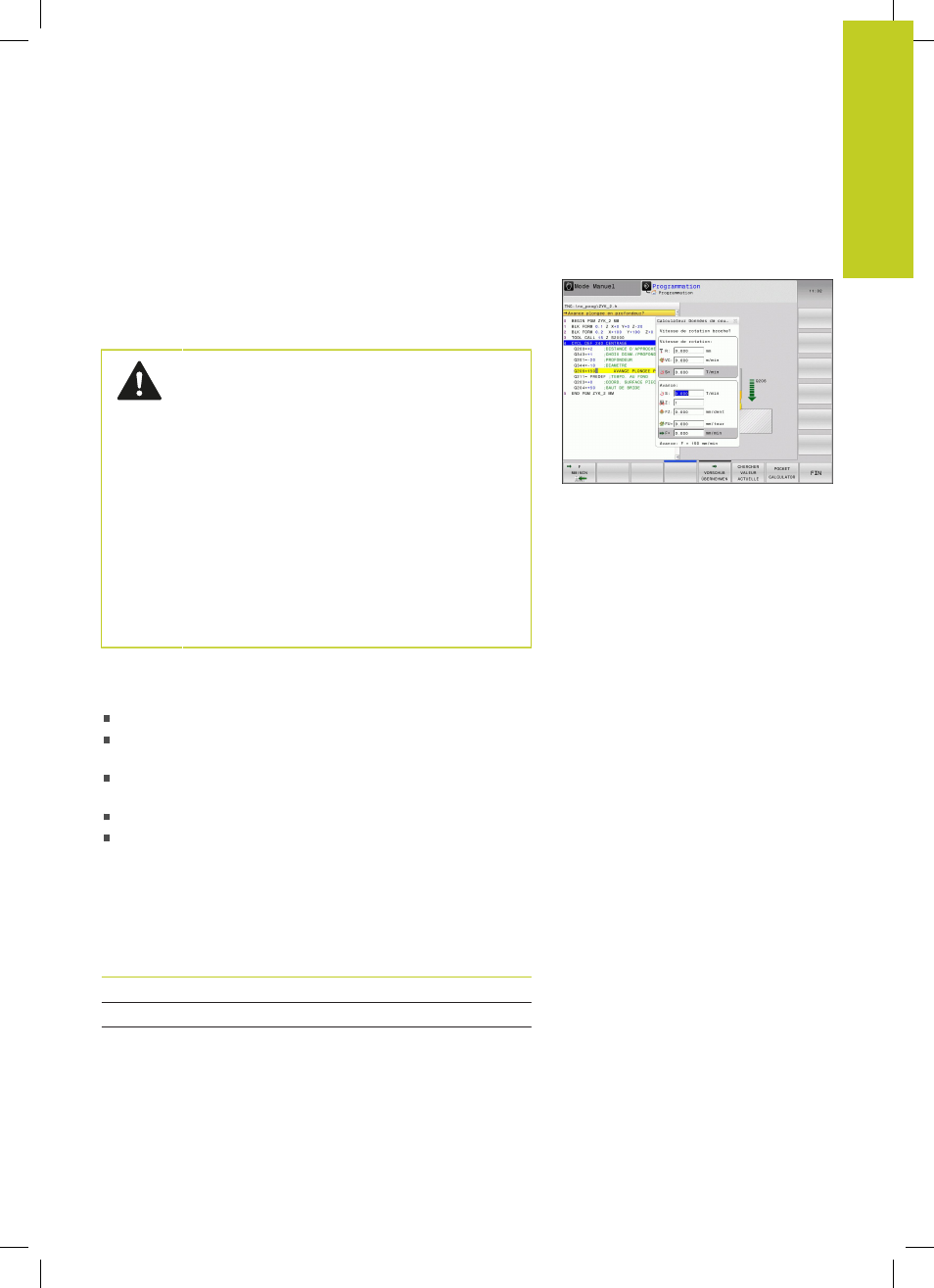

Page 143: Calculateur de données de coupe 4.5
Calculateur de données de coupe
4.5
4
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
143
4.5
Calculateur de données de coupe
Application
La calculatrice des données de coupe vous permet de calculer
la vitesse de la broche et l'avance pour un processus d'usinage
donné. Vous pouvez ensuite reprendre les valeurs calculées dans le
dialogue d'avance ou de vitesse du programme CN.
N'utilisez pas la calculatrice de données de coupe
si vous avez programmé la fonction
M136. Avec la
fonction
M136, la TNC déplace l'outil avec l'avance F
(en mm/tour de broche) définie dans le programme,
alors que la calculatrice calcule toujours les avances
en mm/minute.
La calculatrice de données de coupe ne vous permet
pas d'effectuer des calculs en mode Tournage, car
les données d'avance et de vitesse de rotation sont
différentes dans les modes Fraisage et Tournage.
Lors du tournage, les avances sont bien souvent
définies en mm/tour (M136), mais la calculatrice de
données calcule toujours les avances en mm par
minute. De plus, pour la calculatrice, le rayon se
réfère à l'outil, alors que c'est le diamètre de la pièce
qui est requis pour l'opération de tournage.
Pour ouvrir la calculatrice de données de coupe, appuyez sur la
softkey CALCULATRICE DONNEES DE COUPE. La TNC affiche
cette softkey dans les cas suivants :
si vous ouvrez la calculatrice (touche CALC)
si vous ouvrez le dialogue de saisie de la vitesse de rotation
dans la séquence TOOL CALL
si vous ouvrez le dialogue de saisie de l'avance dans les
séquences de déplacement ou les cycles
si vous entrez une avance en mode Manuel (softkey F)
si vous entrez une vitesse de rotation en mode Manuel
(softkey S)
Selon que vous calculez une vitesse de rotation ou une avance,
la calculatrice de données de coupe affiche des champs de saisie
différents :
Fenêtre de calcul de la vitesse de rotation :
Lettre de code
Signification
R:
Rayon d'outil (mm)
VC:
Vitesse de coupe (mm/min)
S=
Résultat de la vitesse de
rotation de la broche (tours/min)
