HEIDENHAIN TNC 640 (34059x-04) Manuel d'utilisation
Page 492
Programmation : Tournage
14.2 Fonctions de base
(option de logiciel 50)
14
492
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

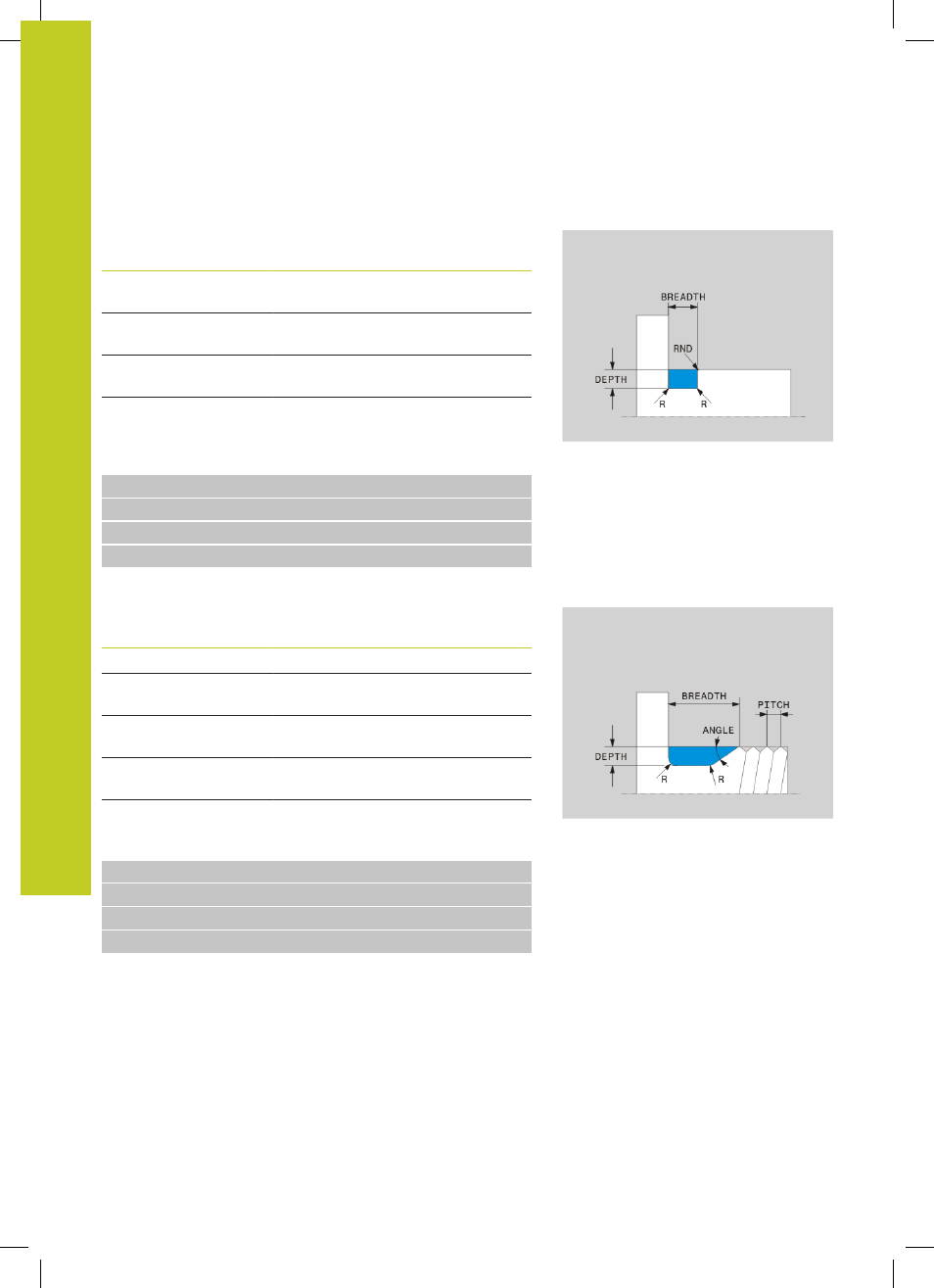

Dégagement UDC TYPE_U
Eléments à introduire pour dégagement
UDC TYPE_U
Elément à introduire
Description
Introduction
R
Rayon aux deux angles
du fond
obligatoire
PROF.
Profondeur de
dégagement
obligatoire
LARGEUR
Largeur de
dégagement
obligatoire
RND / CHF
Arrondi / chanfrein
dans angle extérieur
obligatoire
Dégagement forme U : prof. = 3, largeur = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 PROF.3 LARGEUR8 RND1
24 L X+60
Dégagement UDC THREAD
Eléments à introduire pour dégagement DIN 76
UDC THREAD
Elément à introduire
Description
Introduction
PAS
Pas du filetage
Optionnelle
R
Rayon aux deux angles
du fond
Optionnelle
PROF.
Profondeur de
dégagement
Optionnelle
LARGEUR
Largeur de
dégagement
Optionnelle
ANGLE
Angle du dégagement
Optionnelle
Dégagement de filetage selon DIN 76 : pas du filetage = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PAS2
24 L X+60
