Programmation : Usinage multiaxes
12.2 La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12
438
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014

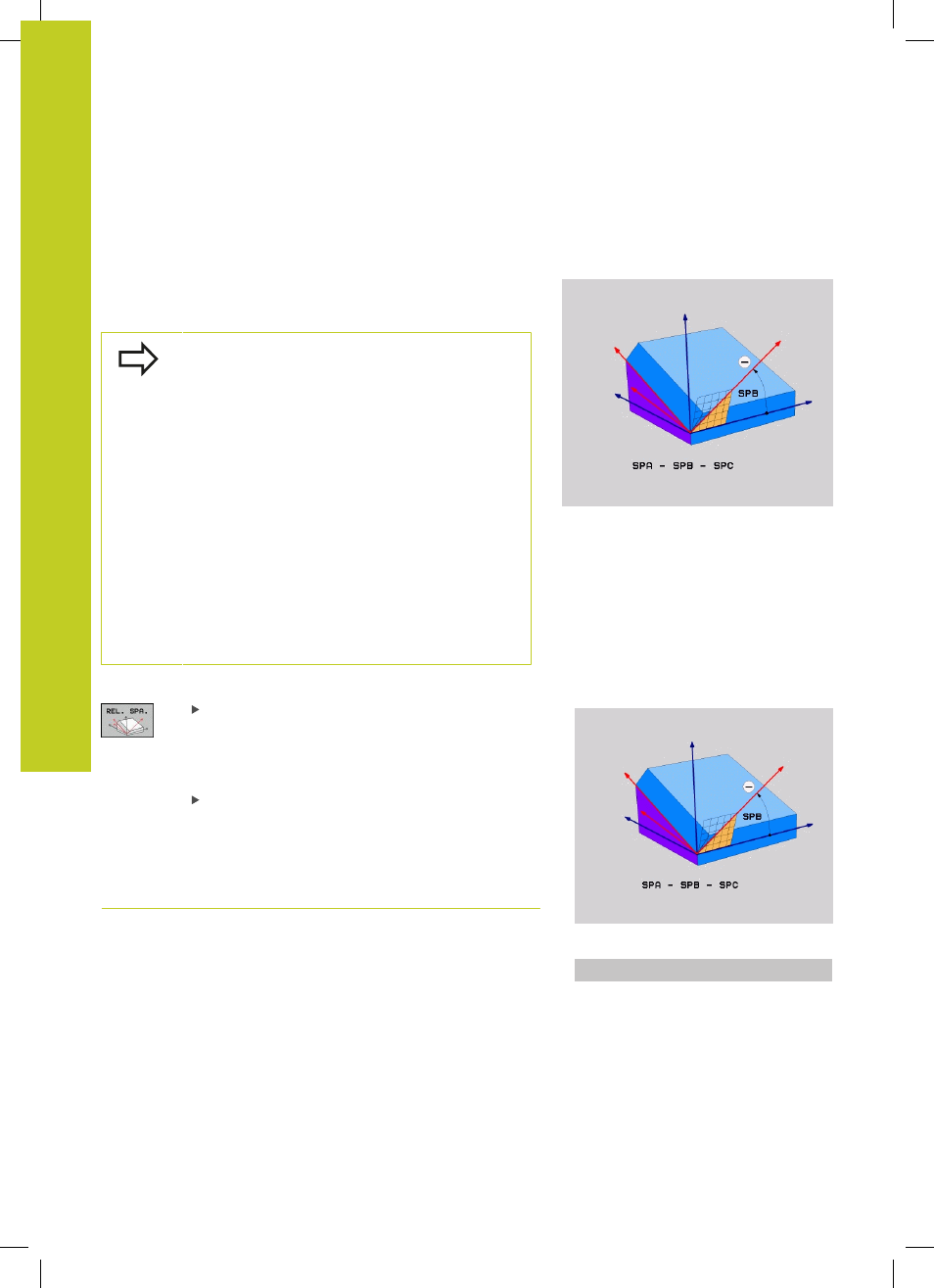

Définir le plan d'usinage au moyen d'un seul angle
incrémental dans l'espace : PLANE RELATIVE
Application
Vous utilisez les angles dans l'espace incrémentaux lorsqu'un plan
d'usinage actif déjà incliné doit être incliné par
une autre rotation .
Exemple : réaliser un chanfrein à 45° sur un plan incliné.
Remarques avant de programmer
L'angle défini agit toujours par rapport au plan
d'usinage actif et ce, quelle que soit la fonction
utilisée pour l'activer.
Vous pouvez programmer successivement autant de
fonctions
PLANE RELATIVE que vous le souhaitez.
Si vous souhaitez revenir au plan d'usinage qui
était actif avant la fonction
PLANE RELATIVE, vous
définissez PLANE RELATIVE avec le même angle,
mais avec un signe inversé.
Si vous utilisez
PLANE RELATIVE dans un plan
d'usinage non incliné, faites simplement pivoter le
plan non incliné autour de l'angle dans l'espace que
vous avez défini avec la fonction
PLANE.
Définition des paramètres pour le comportement de
positionnement : voir "Définir le comportement de
positionnement de la fonction PLANE", Page 441.
Paramètres à introduire
Angle incrémental?: Angle dans l'espace en
fonction duquel le plan d'usinage actif doit continuer
d'être incliné (cf. figure en haut et à droite). Choisir
avec une softkey l'axe autour duquel le plan doit être
incliné. Plage de saisie : -359.9999° à +359.9999°
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement de
la fonction PLANE", Page 441
Abréviations utilisées
Abréviation Signification
RELATIF
de l'anglais relative = par rapport à
Séquence CN
5 PLANE RELATIV SPB-45 .....
